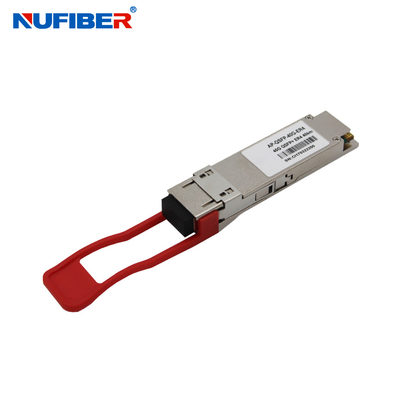

QSFP-40G-ER4 40G QSFP+ Transceiver 40km 1310nm SMF DDM FCC Zatwierdzony

QSFP-40G-ER4 40G QSFP+ Transceiver 40km 1310nm SMF DDM FCC Zatwierdzony

Szczegóły Produktu:

Miejsce pochodzenia: Chiny
Nazwa handlowa: Nufiber
Orzecznictwo: CE FCC
Numer modelu: QSFP-40G-ER4

Zapłata:

Minimalne zamówienie: 1 kawałek
Szczegóły pakowania: 10 sztuk / plastikowa torba, 200 sztuk / karton
Czas dostawy: 2-3 dni
Zasady płatności: T / T, Western Union
Możliwość Supply: 1000 sztuk/tydzień
Najlepsza cena Kontakt

Szczegóły informacji

Prędkość transmisji danych: 40 Gb / s Długość fali: 1310 nm
Dystans: 40km Złącze: LC
Rodzaj włókna: tryb pojedyńczy Zasilacz: 3.3v
temperatura robocza: 0 ~ 70 ℃ Gwarancja: 3 lata
Producent: tak OEM: Wsparcie
High Light:

QSFP-40G-ER4 40G FCC Zatwierdzony

,

QSFP-40G-ER4 40G QSFP+ Transceiver

,

40G QSFP+ Transceiver 40km

opis produktu

QSFP-40G-ER4 40Gb/s QSFP+ Transceiver 40km 1310nm SMF DDM Transceiver Module kompatybilny z Cisco



40 Gb/s 4Nadajnik-odbiornik QSFP+ 0 km

Hot Pluggable, dupleksowe złącze LC, tryb pojedynczy





Opis produktu



QSFP-40G-ER4 to moduł nadawczo-odbiorczy przeznaczony do aplikacji komunikacji optycznej 40Km.Konstrukcja jest zgodna z 40GBASE-ER4 standardu IEEE P802.3ba.Moduł konwertuje 4 kanały wejściowe (ch) danych elektrycznych 10Gb/s na 4 sygnały optyczne CWDM i multipleksuje je w jeden kanał dla transmisji optycznej 40Gb/s.Odwrotnie, po stronie odbiornika, moduł demultipleksuje optycznie wejście 40Gb/s na sygnały 4 kanałów CWDM i konwertuje je na 4 kanały wyjściowe danych elektrycznych.



Centralne długości fal 4 kanałów CWDM to 1271, 1291, 1311 i 1331 nm jako elementy siatki długości fal CWDM zdefiniowanej w ITU-T G694.2.Zawiera złącze dupleksowe LC dla interfejsu optycznego i 38-stykowe złącze dla interfejsu elektrycznego.Aby zminimalizować dyspersję optyczną w systemie dalekiego zasięgu, w tym module należy zastosować światłowód jednomodowy (SMF).

Produkt został zaprojektowany z zachowaniem współczynnika kształtu, połączenia optycznego/elektrycznego i cyfrowego interfejsu diagnostycznego zgodnie z umową QSFP Multi-Source Agreement (MSA).Został zaprojektowany, aby sprostać najtrudniejszym zewnętrznym warunkom pracy, w tym temperaturze, wilgotności i zakłóceniom EMI.

Moduł działa z pojedynczego źródła zasilania +3,3 V, a wraz z modułami dostępne są globalne sygnały sterujące LVCMOS/LVTTL, takie jak Module Present, Reset, Interrupt i Low Power Mode.Dostępny jest 2-przewodowy interfejs szeregowy do wysyłania i odbierania bardziej złożonych sygnałów sterujących oraz uzyskiwania cyfrowych informacji diagnostycznych.Poszczególne kanały można zaadresować, a nieużywane kanały można wyłączyć, aby uzyskać maksymalną elastyczność projektowania.





QSFP-40G-ER4 został zaprojektowany w oparciu o współczynnik kształtu, połączenie optyczne/elektryczne i cyfrowy interfejs diagnostyczny zgodnie z umową QSFP Multi-Source Agreement (MSA).Został zaprojektowany, aby sprostać najtrudniejszym zewnętrznym warunkom pracy, w tym temperaturze, wilgotności i zakłóceniom EMI.Moduł oferuje bardzo wysoką funkcjonalność i integrację funkcji, dostępną poprzez dwuprzewodowy interfejs szeregowy.



Kluczowe cechy



4 tory CWDM projekt MUX/DEMUX

Do 11,2 Gb/s na przepustowość kanału

Łączna przepustowość > 40 Gb/s

Dwustronne złącze LC

Zgodny ze standardem 40G Ethernet IEEE802.3ba i 40GBASE-ER4

Zgodność z QSFP MSASA

Do 40km transmisji

Zgodny z szybkościami transmisji danych QDR/DDR Infiniband

Działa pojedynczy zasilacz +3.3 V

Wbudowane cyfrowe funkcje diagnostyczne

Zakres temperatur od 0°C do 70°C

Zgodny z RoHS



Aplikacja



Od stojaka do stojaka

Centra danych Przełączniki i routery

Sieci metra

Przełączniki i routery

Łącza Ethernet 40G BASE-ER4





Parametry optyczne (TOP = 0 do 70 °C, VCC = 3.13 do 3.47 woltów)

Parametr Symbol Min Typ Maks. Jednostka Nr ref.
Nadajnik





Przypisanie długości fali

L0 1264,5 1271 1277,5 Nm
L1 1284,5 1291 1297,5 Nm
L2 1304,5 1311 1317,5 Nm
L3 1324,5 1331 1337,5 Nm
Współczynnik tłumienia w trybie bocznym SMSR 30 - - dB
Całkowita średnia moc startowa PT - - +10,5 dBm
Średnia moc startowa, każda linia   -2,7 - +4,5 dBm
Różnica w mocy startowej pomiędzy dowolnymi dwoma liniami (OMA)   - - 4,7 dB
Amplituda modulacji optycznej, każda linia OMA 0,3   +5 dBm
Siła startowa w OMA minus kara za nadajnik i kara za rozproszenie (TDP) na każdym pasie   -0,5 -   dBm
TDP, każdy pas TDP     2,6 dB
Wskaźnik wymierania ER 3,5 - - dB
Definicja maski na oczy nadajnika {X1, X2, X3, Y1, Y2, Y3}   {0,25, 0,4, 0,45, 0,25, 0,28, 0,4}
Optyczna tolerancja strat powrotnych   - - 20 dB
Nadajnik średniego startu wyłączającego zasilanie, każdy pas Poff     -30 dBm
Względna intensywność hałasu Rin     -128 dB/Hz 1
Odbiorca
Próg obrażeń THd 3,8     dBm 1
Średnia moc na wejściu odbiornika, każda linia R -21,2   -4,5 dBm
Moc odbiornika (OMA), każda linia       -1 dB
Dokładność RSSI   -2   2 dB
Odbicie odbiornika Rrx     -26 dB
Moc odbiornika (OMA), każda linia   - - 3,5 dBm
Podkreślona czułość odbiornika w trybie OMA, każdy pas   - - -16,8 dBm
Czułość odbiornika (OMA), każda linia Sen - - -19 dBm
Różnica w mocy odbioru między dowolnymi dwoma liniami (OMA)       7,0 dB
Odbieraj elektryczne 3 dB górna częstotliwość odcięcia, każda linia       12,3 GHz
LOS Cofnięcie potwierdzenia LOSre     -20 dBm
LOS Assert LOSZA -35     dBm
Histereza LOS LOSH 0,5     dB


































































































Informacje o zamawianiu:




QSFP-40G-SR4 Złącze 40Gb/s 150m MPO/MTP, tryb Multi, 850nm
QSFP-40G-LR4 Złącze dupleksowe LC 40 Gb/s 10 km, tryb pojedynczy, 1270-1330nm
QSFP-40G-ER4 Złącze 40Gb/s 40km Duplex LC, tryb pojedynczy, 1270-1330nm
QSFP-40G-LR-S Złącze 40Gb/s 2km PSM4 MPO, tryb pojedynczy, 1310nm
QSFP-40G-LR-S Złącze 40Gb/s 10km PSM4 MPO, tryb pojedynczy, 1310nm
QSFP-40G-LX4 Złącze 40Gb/s 150m Duplex LC, tryb Multi (OM3), 1270-1330nm
QSFP-40G-LX4 Dwustronne złącze LC 40 Gb/s 2 km, tryb pojedynczy, 1270-1330nm
