| MOQ: | 1 kawałek |
| standardowe opakowanie: | 1 szt. Kabel należy zapakować w 1 pudełko, |
| Okres dostawy: | 2 ~ 3 dni |
| metoda płatności: | T/T, Western Union, L/C |
| Wydajność dostaw: | 100 000 szt. Miesięcznie |

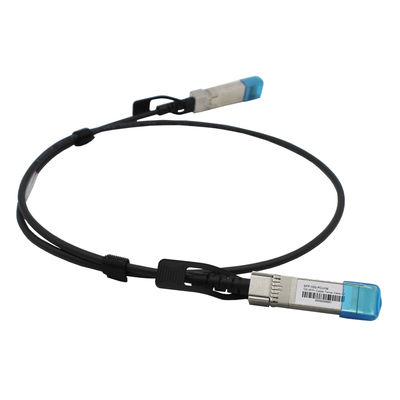

Wysokiej prędkości 10Gb/s SFP+ Direct Attach Copper DAC kabel 1-15M Dostosowany
Opis
Wysokiej prędkości kabel SFP+ Direct Attach Cable (DAC) firmy Nufiber zapewnia wysoką wydajność w aplikacjach sieciowych 10 Gigabit Ethernet (10GbE), wykorzystując ulepszone złącze SFP+ do wysyłania danych z prędkością 10 Gbps za pośrednictwem jednego sparowanego nadajnika i odbiornika przez cienki kabel twinax. Są zgodne ze standardami elektrycznymi SFF-8431, SFF-8083 i standardem mechanicznym SFF-8432, standardem EEPROM SFF-8472.
Kluczowe cechy
Zastosowanie
Parametr techniczny
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka |
| Temperatura obudowy podczas pracy | Standard Tc | 0 | 25 | 70 | °C |
| Temperatura przechowywania | Ts | -40 | 85 | °C | |
| Napięcie zasilania | Vcc | 3.13 | 3.3 | 3.47 | V |
| Rozpraszanie mocy | PD | 0.5 | W | ||
| Wilgotność względna | RH | 5 | 95 | % | |
| Długość kabla | 10.5 | Gbps |
| Rodzaj testu | Pozycja testowa | Cel | Odniesienie |
| Elektryczny Wibracje mechaniczne |
Tłumienie w trybie różnicowym RL(SDDII) | 0.01 Jednostki miary: dB |
SFF 8431 |
| Tłumienie powrotne w trybie wspólnym (SCCII) |
0.01 Jednostki miary: dB |
SFF 8431 | |
| NEXT | <-26dB od 1MHz do 11GHz | / | |
| Impedancja zespołu kabla | 100+/ -100hm Czas narastania 30 ps (20 %- 80 %) |
(20%~80 %) | |
| Odchylenie strat wtrąceniowych | -1dB≤ILD≤1dB 300KHz≤f≤6GHz |
/ | |
| Środowiskowy Wibracje mechaniczne |
Temperatura pracy | -40~85°C | Zakres temperatur pracy kabla |
| Wstrząs termiczny | Wydajność elektryczna spełnia specyfikacja |
EIA-364-32D. Metoda A. TC-1. -55 10 85C,100 cykli, 15 min, przebywa |
|
| Cykl temp. i wilgotności | Wydajność elektryczna spełnia specyfikacja |
EIA-364-31 Metoda III, Test Cond A |
|
| Test w solnej mgle | 48 godzin natrysku solnego po skorodowanym obszarze powłoki mniejszym niż 5% EIA-364-26 |
Żywotność w temperaturze | |
| Wydajność spełnia wymagania specyfikacji | SFF-8432 Rev 5.0 |
ciepło 85C przy 85% RH przez 500 godzin Mechaniczny |
|
|
Charakterystyka Wibracje mechaniczne |
Wydajność spełnia wymagania specyfikacji | SFF-8432 Rev 5.0 | Utrzymanie w klatce wtyczki kablowej |
| 90N Min. | Zacisk i wstrząs zgodnie z EIA-364-27B, TC-G, 3 razy w 6 kierunkach, 100g, 6ms | Utrzymanie kabla w wtyczce | |
| 90N Min. | Zacisk i wstrząs zgodnie z EIA-364-27B, TC-G, 3 razy w 6 kierunkach, 100g, 6ms | Wstrząs mechaniczny | |
| Wydajność spełnia wymagania specyfikacji | SFF-8432 Rev 5.0 | Wyciąganie wtyczki kablowej | |
| 18N(Maks.) | SFF-8432 Rev 5.0 | Wyciąganie wtyczki kablowej | |
| 12.5N(Maks.) | EIA-364-09; wykonaj cykle wtykania i gniazda: Szybkość łączenia: | Trwałość | |
| 50 razy. Brak dowodów uszkodzeń fizycznych | 250 razy/godzinę | Informacje dotyczące zamawiania |
Numer części
| Szybkość transmisji danych | Długość kabla | Rozmiar przewodu | Złącze | Zakres temperatur | 10G-DAC-3M |
| Do 10,5 Gbps | 15m | 30AWG | Aktywna miedź | 0-70℃ | Prezentacja produktu |
| Do 10,5 Gbps | 15m | 24AWG | Aktywna miedź | 0-70℃ | Prezentacja produktu |
| Do 10,5 Gbps | 15m | 24AWG | Aktywna miedź | 0-70℃ | Prezentacja produktu |
| Do 10,5 Gbps | 15m | 24AWG | Aktywna miedź | 0-70℃ | Prezentacja produktu |
| Do 10,5 Gbps | 15m | 24AWG | Aktywna miedź | 0-70℃ | Prezentacja produktu |
| Do 10,5 Gbps | 15m | 24AWG | Aktywna miedź | 0-70℃ | Prezentacja produktu |
| Do 10,5 Gbps | 15m | 24AWG | Aktywna miedź | 0-70℃ | Prezentacja produktu |
Pakowanie i wysyłka
Zapraszamy do przesłania zapytania! 7/24 godziny online!
|
|
