| MOQ: | 1 kawałek |
| standardowe opakowanie: | 10 sztuk / plastikowa torba, 500 sztuk / karton |
| Okres dostawy: | W ciągu 1-3 dni roboczych |
| metoda płatności: | L / C, T / T, Western Union, karta kredytowa |
| Wydajność dostaw: | 10 000 szt. Na miesiąc |

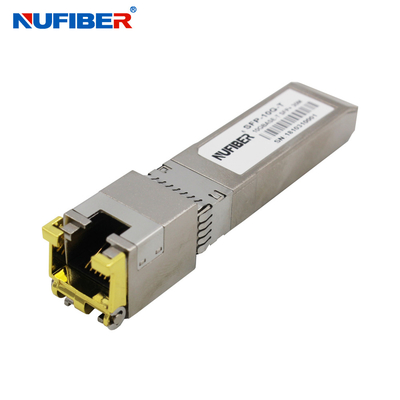

10Gb/s SFP-10G-T 10G Miedziany nadajnik SFP+ Transceiver 30 metrów Kompatybilny z Cisco
Miedziane urządzenia nadawczo-odbiorcze SFP+-10GBASE-T SFP (Small Form Pluggable) są oparte na umowie SFP Multi Source Agreement (MSA).Są one kompatybilne ze standardami 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T określonymi w IEEE Std 802.3.SFP+-10GBASE-T wykorzystuje pin RX_LOS SFP do wskazania łącza.Jeśli wyciągniesz pin TX_DISABLE SFP, PHY IC zostanie zresetowany.
Cechy
Długość kabla
| Standard | Kabel | Osiągać | Port hosta |
| 10Gbase-T | CAT6A | 30m | XFI |
| 5Gbase-T/2,5Gbase-T | CAT5E | 50m | 5GBase-R/2,5GBase-X |
| 1000base-T | CAT5E | 100m | 1000base-FX |
Parametry optyczne
| Parametr | Symbol | Min. | Typowy | Maks. | Jednostki | Uwagi/warunki |
| Prąd zasilania | Jest | 320 | 375 | mama | Maksymalna moc 1,2 W w pełnym zakresie napięcia i temperatury.Zobacz ostrzeżenie poniżej | |
| Napięcie wejściowe | Vcc | 3,13 | 3,3 | 3.47 | V | Odniesienie do GND |
| Prąd udarowy | Isurge | 30 | mama | Hot plug powyżej prądu stanu ustalonego.Zobacz ostrzeżenie |
Sygnały o niskiej prędkości
| Sygnały o niskiej prędkości, charakterystyka elektroniczna | |||||
| Parametr | Symbol | Min | Maks. | jednostka | Uwagi/warunki |
| Niskie wyjście SFP | TOM | 0 | 0,5 |
V
|
Podciąganie od 4,7k do 10k do host_Vcc, mierzone po stronie hosta złącza; |
| Wyjście SFP WYSOKIE | VOH | host_Vcc -0,5 | host_Vcc + 0,3 |
V
|
Podciąganie od 4,7k do 10k do host_Vcc, mierzone po stronie hosta złącza; |
| Wejście SFP NISKI | VIL | 0 | 0,8 | V |
Podciąganie 4.7k do 10k do Vcc, mierzone po stronie złącza SFP
|
| Wejście SFP WYSOKIE | VIH | 2 | Vcc + 0,3 | V |
Podciąganie 4.7k do 10k do Vcc, mierzone po stronie złącza SFP |
Szybki interfejs elektryczny
| Szybki interfejs elektryczny Linia transmisyjna-SFP | ||||||
| Parametr | Symbol | Min | Typ | Maks. | jednostka | Uwagi/warunki |
| Częstotliwość linii | fL | 125 | MHz |
Kodowanie 5-poziomowe, per IEEE 802.3 |
||
| Impedancja wyjściowa nadajnika | Zout,TX | 100 | Om |
Dyferencjał dla wszystkich częstotliwości pomiędzy 1MHz i 125MHz |
||
| Impedancja wejściowa Rx | Cyn, RX | 100 | Om |
Dyferencjał dla wszystkich częstotliwości pomiędzy 1MHz i 125MHz |
||
| Szybki interfejs elektryczny, Host-SFP | ||||||
| Parametr | Symbol | Min | Typ | Maks. | jednostka | Uwagi/warunki |
|
Jednostronne wprowadzanie danych huśtać się |
Vinsing | 250 | 1200 |
mV
|
Pojedynczy zakończony | |
|
Wyjście danych z jednym zakończeniem huśtać się |
Pozdrowienia | 350 | 800 | mV | Pojedynczy zakończony | |
| Czas narastania/opadania | Tr,Tf | 175 | psec | 20%-80% | ||
| Impedancja wejściowa Tx | Zin | 50 | Om | Pojedynczy zakończony | ||
| Impedancja wyjściowa odbiornika | Zout | 50 | Om | Pojedynczy zakończony | ||
Informacje o zamawianiu
| Podwójne światłowód SFP Transceiver | |
| Numer części | Opis produktu |
| SFP 155 Mb/s Transceiver | |
| FE-SX-MM850 | 155Mbps, 850nm MM 2km Dual LC, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps, 1310nm MM 2km Podwójny LC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km Podwójny LC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| SFP 1,25 Gb/s Transceiver | |
| GE-SX-MM850 | 1.25Gbps, 850nm MM 500m Dual LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1,25 gb/s, 1310nm MM 2km Podwójny LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60km Podwójny LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80km Podwójny LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps, 1550nm SM 120km Podwójny LC, DDM 0°C~+70°C |
| SFP 10 Gb/s Transceiver | |
| SFP+-10GB-SR | 10G SFP+ SR Wielomodowy podwójny włókno LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Wielomodowy podwójny włókno LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR Jednomodowe podwójne włókno LC 1310nm 20km |
| SFP+-10GB-ERm | 10G SFP+ER Jednomodowe podwójne włókno LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER Jednomodowe podwójne włókno LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP + ZR Jednomodowe podwójne włókno LC 1550nm 80 km |
| xFP Transceiver | |
| XFP-10G-SR | 10G XFP SR Wielomodowy podwójny włókno LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM Jednomodowy podwójny włókno LC 1310nm 10kM |
| XFP-10G-LR | 10G XFP LR Jednomodowy podwójny włókno LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER Jednomodowy podwójny włókno LC 1550nm 40 km |
| XFP-10G-ZR | 10G XFP ZR Jednomodowy podwójny włókno LC 1550nm 80 km |
Produkty Pokaż
Pokaz fabryczny
|
|
