| MOQ: | 1 kawałek |
| standardowe opakowanie: | 10 sztuk / plastikowa torba, 200 sztuk / karton |
| Okres dostawy: | 1-3 dni robocze |
| metoda płatności: | L / C, T / T, Western Union |
| Wydajność dostaw: | 100 000 sztuk miesięcznie |

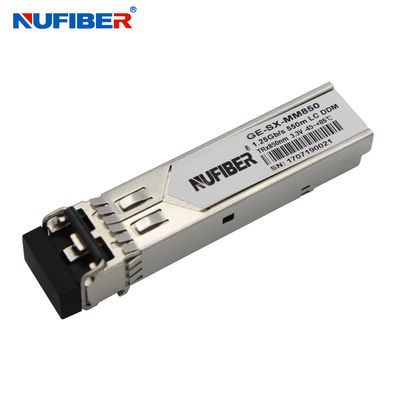

Transceiver GE-SX-MM850 firmy NuFiber to moduł o wysokiej wydajności i wydajności kosztowej, który posiada dupleks LC optyczny.Standardowe CML sprzężone z prądem przemiennym dla sygnałów dużych prędkości oraz sygnałów LVTTL do sterowania i monitorowaniaSekcja odbiornika wykorzystuje odbiornika PIN, a nadajnik wykorzystuje laser VCSEL 850 nm, do 9dB budżetu łącza zapewniający ten moduł 1000Base Ethernet 550m aplikacji.
Cechy
Wnioski
Parametry optyczne ((T)OP=-40do85°C, VCC = 3.135Do trzech.465Woltów)
| Parametry | Symbol | Min.. | Typowe | Maksymalnie. | Jednostka | Uwaga: |
| Sekcja nadajnika: | ||||||
| Długość fali środkowej | λc | 840 | 850 | 860 | nm | |
| Szerokość widma (RMS) | σRMS | 0.85 | nm | |||
| Moc wyjściowa optyczna | PWyjdźcie. | -9 | -3 | dBm | 1 | |
| Wskaźnik wyginięcia | Wylotowe | 8.2 | dB | |||
| Czas wzrostu/spadku optycznego | tr/ tf | 260 | ps | 2 | ||
| Względna intensywność hałasu | RIN | -120 | dB/Hz | |||
| Maska do oczu | Zgodne z normą IEEE802.3 z (bezpieczeństwo laserowe klasy 1) | |||||
| Sekcja odbiornika: | ||||||
| Długość fali wejścia optycznego | λc | 770 | 860 | nm | ||
| Przesyłka odbiornika | PO | 0 | dBm | 4 | ||
| Wrażliwość na RX | Sen | -18 lat. | dBm | 4 | ||
| RX_LOS Twierdzenie | LosyA | -29 | dBm | |||
| RX_LOS De-asert | LosyD | - 19 | dBm | |||
| Hysteresa RX_LOS | LosyH | 0.5 | dB | |||
| Ogólne specyfikacje: | ||||||
| Wskaźnik danych | BR | 1.25 | Gb/s | |||
| Poziom błędu bitów | BER | 10-12 | ||||
| Maksymalna obsługiwana długość połączenia w zakresie 50/125μm MMF@1.25Gb/s | LMax. | 550 | m | |||
| Całkowity budżet systemu | LB | 8 | dB | |||
Informacje dotyczące zamówień
| SFP z podwójnym światłemOdbiornik | |
| Numer części | Opis produktu |
| 155Mbp/s SFPOdbiornik | |
| FE-SX-MM850 | 155Mbps, 850nm MM 2km Podwójne LC, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps, 1310nm MM 2km Podwójny LC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km Podwójny LC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km Podwójny LC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km Podwójny LC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km Podwójny LC, DDM 0°C~+70°C |
| 1.25Gbps SFPOdbiornik | |
| GE-SX-MM850 | 1.25Gbps, 850nm MM 500m Podwójny LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 10,25 Gbps, 1310nm MM 2km Podwójny LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km Podwójny LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km Podwójny LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60km Podwójny LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80km Podwójny LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps, 1550nm SM 120km Podwójny LC, DDM 0°C~+70°C |
| 10 Gbps SFPOdbiornik | |
| SFP+-10GB-SR | 10G SFP+ SR Wielowarunkowe podwójne światłowody LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Wielowarunkowe podwójne światłowody LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR jednowarstwowe podwójne światłowody LC 1310nm 20km |
| SFP+-10GB-ERM | 10G SFP+ER jednowarstwowe podwójne światłowody LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER jednowarstwowe podwójne światłowody LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR jednowarstwowe podwójne światłowody LC 1550nm 80km |
| SFP+10G40-CWDM | 1470 ~ 1610nm CWDM SFP+ 40km |
| SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80km |
| SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ 80km |
| SFP+10G40-DWDM | DWDM SFP+ 40 km |
| SFP+10G80-DWDM | DWDM SFP+ 80 km |
| XWPROdbiornik | |
| XFP-10G-SR | 10G XFP SR Wielowarunkowy podwójny światłowód LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM Dwuprzewodowe światło LC 1310nm 10km |
| XFP-10G-LR | 10G XFP LR jednowarstwowe podwójne światłowody LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER Dwuprzewodowy światłowód jednowarunkowy LC 1550nm 40km |
| XFP-10G-ZR | 10G XFP ZR jednowarstwowe podwójne światłowody LC 1550nm 80km |
| CWDM DWDM Transceiver | |
| XFP-CWDM-40xx | 1470 ~ 1610nm CWDM XFP 40km |
| XFP-CWDM-80xx | 1470~1570nm CWDM XFP 80km |
| XFP-CWDM-80xx | 1590~1610nm CWDM XFP 80km |
| XFP-DWDM-40xx | DWDM XFP 40 km |
| XFP-DWDM-80xx | DWDM XFP 80 km |
| XFP-DWDM-100xx | DWDM XFP100km |
Pokaz produktu
Pokaz fabryczny
|
|
