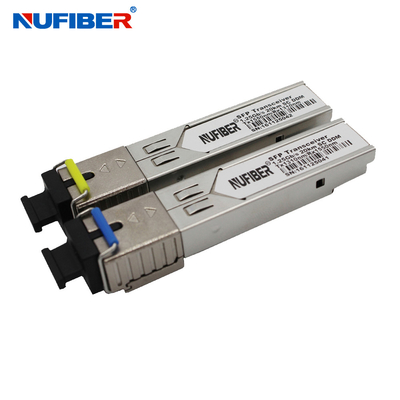

1.25G 20km Bidi SC 1310nm 1550nm Moduł optyczny SFP
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | NuFiber |
| Orzecznictwo: | CE FCC |
| Numer modelu: | GE-BX20-SM1310S |
Zapłata:
| Minimalne zamówienie: | 1 para |
|---|---|
| Szczegóły pakowania: | 10 sztuk / plastikowa torba, 500 sztuk / karton, rozmiar kartonu: 455 * 328 * 280 mm |
| Czas dostawy: | 1-3 dni robocze |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 100 000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Prędkość: | 1,25 Gb/s | Długość fali: | 1310nm/1550nm |
|---|---|---|---|
| Dystans: | 20KM | Złącze: | SC |
| DDM: | Wsparcie | Typ włókna: | Pojedyncze włókno jednomodowe |
| Zasilacz: | 3,3V | Zgodność: | Cisco, Huawei, HP... |
| Producent: | tak | Temp. pracy: | 0~70℃ |
| Gwarancja: | 1 rok | ||
| High Light: | Moduł optyczny SFP 1550nm,moduł optyczny SFP 1310nm,moduł SC 1.25G SFP |
||
opis produktu
1.25G SFP Transceiver 20 km Złącze Bidi SC 1310nm 1550nm Moduł optyczny SFP
Opis
Moduły nadawczo-odbiorcze GE-BX20-SM1310S i GE-BX20-SM1550S firmy NuFiber to wysokowydajne, ekonomiczne moduły z pojedynczym interfejsem optycznym SC.Są one kompatybilne z umową typu Small Form Factor Pluggable Multi-Sourcing Agreement (MSA), a funkcje diagnostyki cyfrowej są dostępne za pośrednictwem 2-przewodowej magistrali szeregowej określonej w SFF-8472.Sekcja odbiornika wykorzystuje odbiornik PIN, a nadajnik wykorzystuje laser 1310 nm FP, do 14dB budge zapewnia ten moduł 1000Base-LX Ethernet 20km aplikacji.
Cechy
- Łącza danych do 1,25 Gb/s
- Możliwość podłączenia podczas pracy
- Pojedyncze złącze SC
- Do 20 km na 9/125μm SMF
- Nadajnik laserowy 1310nm FP
- Fotodetektor PIN 1550nm
- Pojedynczy zasilacz +3,3 V
- Interfejs monitorowania zgodny z SFF-8472
- Maksymalna moc <1W
- Przemysłowy / rozszerzony / komercyjny zakres temperatur pracy: -40°C do 85°C/-5°C do 85°C/-0°C do 70°C Dostępna wersja
- Zgodny z RoHS i bezołowiowy
Aplikacje
- Ethernet 1000Base-LX
- Sieci miejskie/dostępowe
- 1 × kanał światłowodowy
- Inne łącza optyczne
Parametry optyczne (TOP = -40 do 85°C, VCC = 3.135 do 3.465 woltów)
| Parametr | Symbol | Min. | Typowy | Maks.. | Jednostka | Notatka |
| Sekcja nadajnika: | ||||||
| Środkowa długość fali | λC | 1270 | 1310 | 1600 | Nm | |
| Szerokość widmowa (RMS) | σRMS | 4 | Nm | |||
| Optyczna moc wyjściowa | Pna zewnątrz | -9 | -3 | dBm | 1 | |
| Wskaźnik wymierania | ER | 9 | dB | |||
| Optyczny czas narastania/opadania | Tr / TF | 260 | ps | 2 | ||
| Względna intensywność hałasu | RIN | -120 | dB/Hz | |||
| Całkowity wkład jittera | TX Δ TJ | 0,284 | interfejs użytkownika | 3 | ||
| Maska na oczy dla wyjścia optycznego | Zgodny z IEEE802.3z (klasa bezpieczeństwa lasera 1) | |||||
| Sekcja Odbiorcy: | ||||||
| Optyczna długość fali wejściowej | λC | 1530 | 1550 | 1570 | Nm | |
| Przeciążenie odbiornika | Pstary | -3 | dBm | 4 | ||
| Czułość RX | Sen | -24 | dBm | 4 | ||
| Potwierdzenie RX_LOS | LOS A | -40 | dBm | |||
| RX_LOS Cofnięcie potwierdzenia | LOS D | -25 | dBm | |||
| Histereza RX_LOS | LOS h | 0,5 | dB | |||
| Ogólne dane techniczne: | ||||||
| Szybkość przesyłania danych | BR | 1,25 | Gb/s | |||
| Bitowa stopa błędu | BER | 10-12 | ||||
| Maks.Obsługiwana długość łącza na 9/125μm SMF@1,25Gb/s | LMAX | 20 | km | |||
| Całkowity budżet systemu | FUNT | 14 | dB | |||
Informacje o zamawianiu
| BiDi SFP Transceiver | ||
| Numer części | Opis produktu | |
| SFP 155Mb/s Transceiver | ||
| FE-BX20-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 20km LC, DDM 0°C~+70°C | |
| FE-BX40-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 40km LC, DDM 0°C~+70°C | |
| FE-BX80-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 80km LC, DDM 0°C~+70°C | |
| FE-BX100-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 120km LC, DDM 0°C~+70°C | |
| SFP 1,25 Gb/s Transceiver | ||
| GE-BX10-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 10km LC,DDM 0°C~+70°C | |
| GE-BX20-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 20km LC, DDM 0°C~+70°C | |
| GE-BX40-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 40km LC, DDM 0°C~+70°C | |
| GE-BX60-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 60km LC, DDM 0°C~+70°C | |
| GE-BX80-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 80km LC, DDM 0°C~+70°C | |
| GE-BX100-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 120km LC, DDM 0°C~+70°C | |
| 10 Gb/s SFP+ Transceiver | ||
| SFP-10G-BX20-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 20km LC,DDM 0°C~+70°C | |
| SFP-10G-BX40-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 40km LC,DDM 0°C~+70°C | |
| SFP-10G-BX60-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 60km LC,DDM 0°C~+70°C | |
| SFP-10G-BX80-SM1490/1550 | 10Gbps, BiDi 1490nm/1550nm SM 80km LC,DDM 0°C~+70°C | |
| Transceiver XFP | ||
| XFP-BX20-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 20km LC,DDM 0°C~+70°C | |
| XFP-BX40-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 40km LC,DDM 0°C~+70°C | |
| XFP-BX60-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 60km LC,DDM 0°C~+70°C | |
