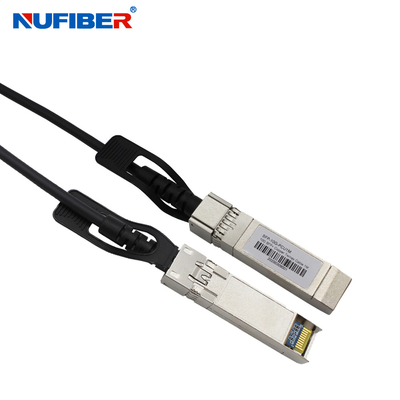

7-milimetrowy kabel HP Brocade Direct Attach, kabel Active SFP+ DAC
Szczegóły Produktu:
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | NuFiber |
| Orzecznictwo: | CE, RoHS |
| Numer modelu: | SFP-10G-CUXM |
Zapłata:
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Szczegóły pakowania: | 1 sztuka kabla pakuje się w 1 pudełko, |
| Czas dostawy: | 2~3 dni |
| Zasady płatności: | T/T, Western Union, L/C |
| Możliwość Supply: | 100 000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Szybkość przesyłania danych: | 10 Gb/s | Typ złącza: | SFP+ do SFP+ |
|---|---|---|---|
| Długość: | 1m/3m/5m/7m/10m/15m | Materiał: | Przewód z miedzi |
| Aplikacja: | Sieć FTTH FTTB FTTX | Drut AWG: | AWG 30 jako domyślny |
| Zasilacz: | 3,3V | Temp. pracy: | 0~70℃ |
| Producent: | TAk | Gwarancja: | 3 lata |
| High Light: | 7-metrowy kabel do bezpośredniego podłączenia,kabel SFP+ do bezpośredniego podłączenia,aktywny kabel SFP+ DAC |
||
opis produktu
Kabel miedziany DAC o wysokiej prędkości 10 Gb / s SFP + podłączany bezpośrednio 1-15 m Dostosowany
Opis
Szybki kabel SFP+ Direct Attach Cable (DAC) firmy Nufiber zapewnia wysoką wydajność w aplikacjach sieciowych 10 Gigabit Ethernet (10GbE), wykorzystując ulepszone złącze SFP+ do przesyłania danych 10 Gb/s przez jeden sparowany nadajnik i odbiornik za pośrednictwem cienkiego kabla typu twinax.Są one zgodne ze standardami elektrycznymi SFF-8431, SFF-8083 oraz standardem mechanicznym SFF-8432, standardem EEPROM SFF-8472.
Kluczowe cechy
- Obsługa wielogigabitowych szybkości transmisji danych do 10,5 Gb/s
- Szybkości transmisji danych wstecznie kompatybilne do 1 Gb/s
- SFP 20PIN z możliwością podłączenia podczas pracy
- Złącze we/wy przeznaczone do zastosowań z szybkim sygnałem różnicowym
- Udoskonalony Pluggable Form Factor (IPF) zgodny z lepszą wydajnością EMI/EMC
- Kompatybilny ze standardowymi klatkami SFP + przełącznikami
- Podpis EEPROM można dostosować.
- Niski pobór mocy < 0,5 W
- Zakres temperatur: 0 ~ 70 ° C
- Zgodny z RoHS-6
Aplikacja
- Ethernet 10G
- InfiniBand, Fibre Channel 4G/8G/10G
- Obsługa wieloplatformowa Sonet
- Klastry obliczeniowe o wysokiej wydajności
- Serwery wysokiej klasy
- Przełącznik sieci Metro/Połączenie krzyżowe
Parametr techniczny
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka |
| Temperatura obudowy operacyjnej | Standardowa Tc | 0 | 25 | 70 | °C |
| Temperatura przechowywania | Ts | -40 | 85 | °C | |
| Napięcie zasilania | Vcc | 3,13 | 3,3 | 3.47 | V |
| Rozpraszanie mocy | PD | 0,5 | W | ||
| Wilgotność względna | RH | 5 | 95 | % | |
| Szybkość przesyłania danych | 10,5 | Gb/s |
| Typ testu | Obiekt testowy | Cel | Odniesienie |
| Elektryczny Charakterystyka |
Tryb różnicowy RL (SDDII) | 0,01<f<4,1;< -12+2*PIERWIASTEK(f) 4. 1<f<11.1 ;<-6,3+13*log10(f/5,5) Gdzie f jest w GHz Jednostki miary: dB |
SFF 8431 |
| Strata powrotna w trybie wspólnym (SCCI) |
0,01<f<2,5;<-7+1,6(f) 2,5<f<11,1;<-3 Gdzie f jest w GHz Jednostki miary: dB |
SFF 8431 | |
| NASTĘPNY | <-26dB od 1MHz do 11GHz | / | |
| Impedancja przewodu | 100+/ -100hm Czas narastania 30 ps (20% - 80%) |
(20%~80%) | |
| Odchylenie strat wtrąceniowy | -1dB≤ILD≤1dB 300KHz≤f≤6GHz |
/ | |
| Środowiskowy Charakterystyka |
temperatura robocza | -40 ~ 85 ° C | Zakres temp. pracy kabla |
| Szok termiczny | Parametry elektryczne spełniają wymagania specyfikacji |
EIA-364-32D.Metoda A. TC-1.-55 10 85C,100 cykle, 15 min, przerwy |
|
| Temp. cykliczna& Wilgotność | Parametry elektryczne spełniają wymagania specyfikacji |
EIA-364-31 Metoda III, Test Warunek A |
|
| Mgiełka solna | 48 godzin natryskiwania solą po skorupie obszar korozyjny mniej niż 5% |
EIA-364-26 | |
| Żywotność temperatury | Wydajność spełnia wymagania specyfikacji | EIA-364-17B z RH, wilgotne podgrzewać 85C przy 85% RH przez 500 godzin |
|
| Mechaniczny Charakterystyka |
Wibracje mechaniczne | Wydajność spełnia wymagania specyfikacji | EIA-364-28E.11 TC-VII, Warunek test.D 15 minut w osi X,Y,Z. |
| Zatrzymanie wtyczki kabla w klatce | 90N min. | Brak funkcjonalnego uszkodzenia wtyczki kabla poniżej 90N.Według SFF-8432 wersja 5.0 EIA-455-6B | |
| Utrzymanie kabla we wtyczce | 90N min. | Zacisk i amortyzator wg EIA-364-27B, TC-G, 3 razy w 6 kierunkach, 100g, 6ms | |
| Wstrząs mechaniczny | Wydajność spełnia wymagania specyfikacji | SFF-8432 wersja 5.0 | |
| Wkładanie wtyczki kabla | 18N (maks.) | SFF-8432 wersja 5.0 | |
| Wyciąganie wtyczki kabla | 12,5 N (maks.) | EIA-364-09;wykonaj cykle świec Szybkość łączenia wtyczki i gniazda: | |
| Trwałość | 50 Czas.Brak dowodów fizycznych uszkodzeń | 250 razy/godzinę |
Informacje dotyczące zamawiania
| Numer części | Szybkość przesyłania danych | Długość kabla | Wskaźnik drutu | Złącze | Temp.Zasięg |
| 10G-DAC-3M | Do 10,5 Gb/s | 3m | 30AWG | Aktywna miedź | 0-70 ℃ |
| 10G-DAC-5M | Do 10,5 Gb/s | 5m | 24AWG | Aktywna miedź | 0-70 ℃ |
| 10G-DAC-7M | Do 10,5 Gb/s | 7m | 24AWG | Aktywna miedź | 0-70 ℃ |
| 10G-DAC-9M | Do 10,5 Gb/s | 9m | 24AWG | Aktywna miedź | 0-70 ℃ |
| 10G-DAC-10M | Do 10,5 Gb/s | 10m | 24AWG | Aktywna miedź | 0-70 ℃ |
| 10G-DAC-12M | Do 10,5 Gb/s | 12m | 24AWG | Aktywna miedź | 0-70 ℃ |
| 10G-DAC-15M | Do 10,5 Gb/s | 15m | 24AWG | Aktywna miedź | 0-70 ℃ |
Pokaż produkt
Pakowanie i wysyłka
