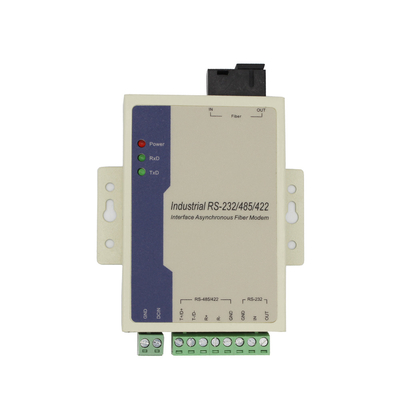

SM 1310nm 1550nm Konwerter szeregowy na światłowód Odległość 20 km
Szczegóły Produktu:
| Place of Origin: | Shenzhen, China ( mainland) |
| Nazwa handlowa: | NUFIBER |
| Orzecznictwo: | CE |
| Numer modelu: | GM168SM-C20A/B |
Zapłata:
| Minimalne zamówienie: | 1 para |
|---|---|
| Szczegóły pakowania: | <i>Carton packaging, the products are packed in international standard.</i> <b>Opakowanie kartonowe, |
| Czas dostawy: | 1-3 dni roboczych po dokonaniu płatności |
| Zasady płatności: | T/T, Western Union, karta kredytowa |
| Możliwość Supply: | 10 000 par miesięcznie |
|
Szczegóły informacji |
|||
| interfejs: | RS232/422/485 | Rodzaj włókna: | SM Simplex |
|---|---|---|---|
| Dystans: | 20KM | Długość fali: | 1310nm/1550nm |
| Złącze światłowodowe: | SC | Zasilacz: | 9-40V |
| Wymiar: | 100mm * 69mm * 22mm | Materiał: | Żelazna obudowa |
| Temperatura pracy: | 0 ~ 50 ℃ | Gwarancja: | 12 miesięcy |
| High Light: | Konwerter szeregowy na światłowód 1550nm,Konwerter szeregowy na światłowód 1310nm,Konwerter RS232 na światłowód 1550nm |
||
opis produktu
SM 1310nm 1550nm Konwerter szeregowy na światłowód Odległość 20 km
Konwerter szeregowy na światłowodowy RS422/RS232/RS485 na przedłużacz światłowodowy SM 1310nm/1550nm SC 20KM
Przegląd
Model 168 to swego rodzaju bardziej funkcjonalny i ekonomiczny interfejs RS-232/485/422 MODEM światłowodowy.Jest to najlepszy wybór do podłączenia RTU do kontrolera HOST lub SCADA.Wykorzystał światłowód jako medium transferowe, zwiększając funkcję przenoszenia systemu.Sprzęt komunikacyjny powstrzymuje zagrożenie skuteczne w przypadku uderzenia pioruna, przepięcia, zakłóceń elektromagnetycznych w środowisku szkorbutu.
Funkcja i charakterystyka
a) Obsługa interfejsu RS-232/RS-485/RS-422
b) Asynchroniczne, punkt-punkt, szybkość do 120 Kb/s
c) Obsługa napięcia wejściowego 9 V ~ 40 V DC, zużycie 2 W
d) ochrona przeciwprzepięciowa 1500W, ochrona statyczna 15KV
e) Port RS-485/422 obsługuje 32 węzły (można wybrać ręcznie krawieckie 128 węzłów)
f) Robocza długość fali: 1310nm
g) Automatyczna szybkość sygnału testowego, automatyczna transmisja z zerowym opóźnieniem
Wytyczne dotyczące wydajności
Interfejs: obsługa standardu EIARS-232, 485, 422
Szybkość: 0-500 Kb/s
Odległość transmisji: port RS-232 15m, port RS-485/422 1500m, port optyczny wielomodowy 2KM, jednomodowy 20KM
Środowisko pracy: od 0 ℃ do 60 ℃
Wytyczne dotyczące wyglądu
Typ interfejsu: 8-bitowa listwa zaciskowa, wielomodowy interfejs ST/SC/FC, jednomodowy wybór interfejsu FC/SC/ST
Dł. * szer. * wys.: 100 mm * 69 mm * 22 mm
Skorupa: żelazo
Kolor biały
Waga: 230g
Zdefiniuj pin
Interfejs zasilania
GND --------- Uziemienie
DCIN --------- Wejście 9-40 V
Interfejs światłowodowy
IN --------- Wejście światłowodowe
WYJŚCIE --------- Wyjście światłowodowe
Port RS-485/422
T+/D+ --------- RS-422 Wyślij +/RS-485 +
T-/D- --------- RS-422 Wysyłanie -/ RS-485-
R+ --------- Otrzymano RS-422 +
R- -------- Otrzymano RS-422 –
GND --------- Uziemienie
Port RS-232
IN --------- Wejście RS-232
WYJŚCIE --------- Wyjście RS-232
GND --------- Uziemienie
Wyjaśnienie lampki kontrolnej
Moc: wskazanie mocy
RxD: wskazanie odbioru interfejsu światłowodowego
TxD: wskazanie wysyłania interfejsu światłowodowego
Aplikacje
Produkty
Informacje dotyczące zamawiania
|
Model nr. |
Specyfikacja |
|
GM168MM-C2 |
RS232/485/422 DO WŁÓKNA, wielomodowy podwójny |
|
GM168SM-C20 |
RS232/485/422 DO ŚWIATŁA, jednomodowe podwójne światłowód, 20KM, SC |
|
GM168SM-C40 |
RS232/485/422 DO ŚWIATŁA, jednomodowy podwójny światłowód, 40KM, SC |
|
GM168SM-C20A/B |
RS232/485/422 DO ŚWIATŁA, jednomodowe pojedyncze włókno, 20KM, SC |
|
GM168SM-C40A/B |
RS232/485/422 DO ŚWIATŁA, jednomodowe pojedyncze włókno, 40KM, SC |
