| MOQ: | 1 para |
| standardowe opakowanie: | Opakowanie kartonowe, produkty są pakowane w międzynarodowy standard. Każdy karton wyłożony jest fol |
| Okres dostawy: | 1-3 dni roboczych po dokonaniu płatności |
| metoda płatności: | T/T, Western Union, karta kredytowa |
| Wydajność dostaw: | 10 000 par miesięcznie |

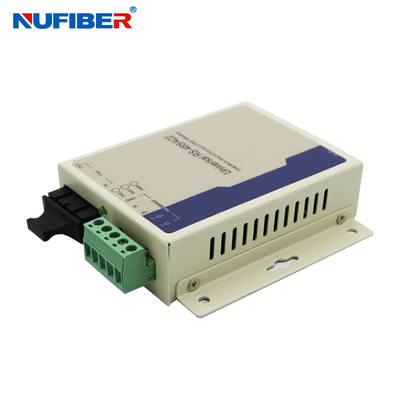

RS485 RS422 Konwerter szeregowy na światłowód SM Duplex 1310nm Modem światłowodowy
Konwerter szeregowy na światłowód Konwerter RS485/422 na światłowód SM Duplex 1310nm Modem światłowodowy
Opis
Model 268 to rodzaj bardziej funkcjonalnego i ekonomicznego interfejsu RS-485/422 MODEM światłowodowy.Jest to najlepszy wybór do podłączenia RTU do kontrolera HOST lub SCADA.Wykorzystał światłowód jako medium transferowe, zwiększając funkcję przenoszenia systemu.Sprzęt komunikacyjny powstrzymuje zagrożenie skuteczne w przypadku uderzenia pioruna, przepięcia, zakłóceń elektromagnetycznych w bezpiecznym środowisku.
Wytyczne dotyczące wydajności
Interfejs: wsparcie EIA Standard RS-485, RS-422
Szybkość: 0-120 Kb/s
Odległość transmisji: port RS-485/422 1200m, port optyczny wielomodowy 2KM, jednomodowy 20KM
Środowisko pracy: -25 ℃ do 70 ℃
.
Wytyczne dotyczące wyglądu
Typ interfejsu: 5-bitowa listwa zaciskowa (RS-485/422), wielomodowy wybór interfejsu ST/SC/FC, jednomodowy wybór interfejsu FC/SC/ST
Dł. * szer. * wys.: 100 mm * 69 mm * 22 mm
Skorupa: żelazo
Kolor biały
Waga: 230g
Zdefiniuj pin
Interfejs światłowodowy
IN --------- Wejście światłowodowe
WYJŚCIE --------- Wyjście światłowodowe
Port RS-422
T+ --------- RS-422 Wyślij +
T- --------- Wysyłanie RS-422 -
R+ --------- Otrzymano RS-422 +
R- -------- Otrzymano RS-422 –
GND --------- Uziemienie
Port RS-485
D+ --------- RS-485+
D- --------- RS-485-
GND --------- Uziemienie
Wyjaśnienie lampki kontrolnej
Moc: wskazanie mocy
RxD: wskazanie odbioru interfejsu światłowodowego
TxD: wskazanie wysyłania interfejsu światłowodowego
Funkcja i charakterystyka
a) Obsługa interfejsu RS-485/RS-422
b) Asynchroniczne, punkt-punkt, szybkość do 120 Kb/s
c) Obsługuje wejście zasilania 5V DC
d) ochrona przeciwprzepięciowa 1500W, ochrona statyczna 15KV
e) Port RS-485/422 obsługuje 32 węzły (można wybrać ręcznie dostosowaną liczbę 128 węzłów)
f) Robocza długość fali: 1310nm
g) Automatyczna szybkość sygnału testowego, automatyczna transmisja z zerowym opóźnieniem
Aplikacje
Produkty
Informacje dotyczące zamawiania
|
Model nr. |
Specyfikacja |
|
GM268MM-C2 |
RS485/422 DO ŚWIATŁA,Wielomodowy podwójny światłowód,2KM,SC |
|
GM268SM-C20 |
RS485/422 DO ŚWIATŁA, Jednomodowe podwójne światłowód, 20 KM, SC |
|
GM268SM-C40 |
RS485/422 DO ŚWIATŁA, Jednomodowe podwójne światłowód, 40 KM, SC |
|
GM268SM-C20A/B |
RS485/422 DO ŚWIATŁA, Jednomodowe pojedyncze światłowód, 20 KM, SC |
|
GM268SM-C40A/B |
RS485/422 DO ŚWIATŁA, jednomodowe pojedyncze włókno, 40KM, SC |
Pakowanie i wysyłka
|
|
