| MOQ: | 1 piece |
| standardowe opakowanie: | 10pcs/plastic bag, 500pcs/carton |
| Okres dostawy: | Within 1-3 work days |
| metoda płatności: | L/C, T/T, Western Union,Credit Card |
| Wydajność dostaw: | 10,000 pcs per month |

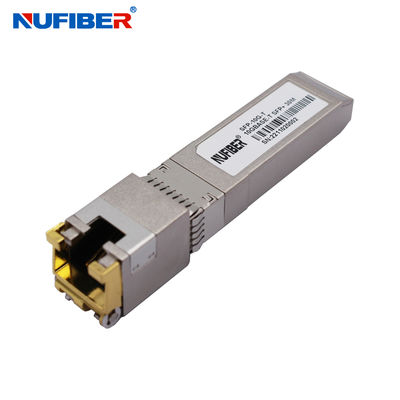

Moduł OEM 10G Copper RJ45 30m Moduł kabla 10G UTP kompatybilny z Cisco
Nadajniki-odbiorniki SFP+-10GBASE-T Copper Small Form Pluggable (SFP) są oparte na umowie SFP Multi Source Agreement (MSA). Są one zgodne ze standardami 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T określonymi w IEEE Std 802.3. SFP+-10GBASE-T używa pinu RX_LOS SFP do wskazywania łącza. Jeśli podciągniesz pin TX_DISABLE SFP, układ PHY zostanie zresetowany.
Długość kabla
| Standard | Kabel | Zasięg | Port hosta |
| 10Gbase-T | CAT6A | 30m | XFI |
| 5Gbase-T/2.5Gbase-t | CAT5E | 50m | 5GBase-R/2.5GBase-X |
| 1000base-T | CAT5E | 100m | 1000base-FX |
Parametry optyczne
| Parametr | Symbol | Min. | Typowy | Maks. | Jednostki | Uwagi/Warunki |
| Prąd zasilania | Is | 320 | 375 | mA | Maksymalna moc 1,2 W w pełnym zakresie napięcia i temperatury. Zobacz notę ostrzegawczą poniżej | |
| Napięcie wejściowe | Vcc | 3.13 | 3.3 | 3.47 | V | Odnośnie GND |
| Prąd udarowy | Isurge | 30 | mA | Gorące podłączanie powyżej prądu stanu ustalonego. Zobacz notę ostrzegawczą |
Sygnały niskiej prędkości
| Sygnały niskiej prędkości, charakterystyka elektryczna | |||||
| Parametr | Symbol | Min | Maks | jednostka | Uwagi/Warunki |
| Wyjście SFP NISKIE | VOL | 0 | 0.5 | V | 4.7k do 10k podciąganie do host_Vcc, |
| Wyjście SFP WYSOKIE | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V | 4.7k do 10k podciąganie do host_Vcc, |
| Wejście SFP NISKIE | VIL | 0 | 0.8 | V | 4.7k do 10k podciąganie do Vcc, |
| Wejście SFP WYSOKIE | VIH | 2 | Vcc + 0.3 | V | 4.7k do 10k podciąganie do Vcc, |
Interfejs elektryczny dużej prędkości
| Interfejs elektryczny dużej prędkościLinia transmisyjna-SFP | ||||||
| Parametr | Symbol | Min | Typ | Maks | jednostka | Uwagi/Warunki |
| Częstotliwość linii | fL | 125 | MHz | Kodowanie 5-poziomowe, zgodnie z | ||
| Impedancja wyjściowa Tx | Zout,TX | 100 | Ohm | Różnicowa, dla wszystkich | ||
| Impedancja wejściowa Rx | Zin,RX | 100 | Ohm | Różnicowa, dla wszystkich | ||
| Interfejs elektryczny dużej prędkości, Host-SFP | ||||||
| Parametr | Symbol | Min | Typ | Maks | jednostka | Uwagi/Warunki |
Pojedyncze wejście danych | Vinsing | 250 | 1200 | mV | Pojedyncze | |
Pojedyncze wyjście danych | Voutsing | 350 | 800 | mV | Pojedyncze | |
| Czas narastania/opadania | Tr,Tf | 175 | psec | 20%-80% | ||
| Impedancja wejściowa Tx | Zin | 50 | Ohm | Pojedyncze | ||
| Impedancja wyjściowa Rx | Zout | 50 | Ohm | Pojedyncze | ||
Prezentacja produktów
Prezentacja fabryki
|
|
