| MOQ: | 1 kawałek |
| standardowe opakowanie: | 10 sztuk / plastikowa torba, 500 sztuk / karton, rozmiar kartonu: 455 * 328 * 280 mm |
| Okres dostawy: | W ciągu 1-3 dni roboczych |
| metoda płatności: | L / C, T / T, Western Union, karta kredytowa |
| Wydajność dostaw: | 100 000 sztuk miesięcznie |

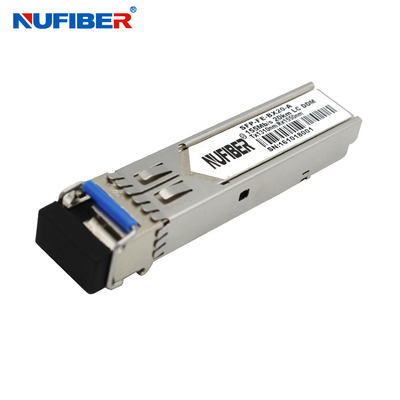

Transceiver NuFiber FE-LX120-SM1550 to moduł o wysokiej wydajności i ekonomicznym koszcie, który posiada dupleks LC optyczny.Standardowe CML sprzężone z prądem przemiennym dla sygnałów dużych prędkości oraz sygnałów LVTTL do sterowania i monitorowania. Sekcja odbiornika wykorzystuje odbiornika PIN, a nadajnik wykorzystuje laser DFB 1550nm, do 29dB budge łącza zapewnić ten moduł SONET OC-3 / SDH STM-1 120Km aplikacji.
/SONET OC-3/SDH STM-1
/Szybki Ethernet
/Pozostałe łącza optyczne
Parametry optyczne ((TOP = -40 do 85°C, VCC = 3,135 do 3,465 Voltów)
| Parametry | Symbol | Min.. | Typowe | Maksymalnie. | Jednostka | Uwaga: |
| Sekcja nadajnika: | ||||||
| Długość fali środkowej | λc | 1530 | 1550 | 1570 | nm | |
| Szerokość widma | σ | 1 | nm | |||
| Moc wyjściowa optyczna | PWyjdźcie. | 0 | +5 | dBm | 1 | |
| Czas wzrostu/spadku optycznego | tr/ tf | 500 | ps | 2 | ||
| Wskaźnik wyginięcia | Wylotowe | 10 | dB | |||
| Wygenerowany jitter (od szczytu do szczytu) | JTXp-p | 0.07 | UI | 3 | ||
| Wygenerowany jitter (rms) | JTXrms | 0.07 | UI | 3 | ||
| Maska do oczu do wyjścia optycznego | Zgodne z normą G.957 (bezpieczeństwo laserowe klasy 1) | |||||
| Sekcja odbiornika: | ||||||
| Długość fali wejścia optycznego | λc | 1260 | 1600 | nm | ||
| Przesyłka odbiornika | PO | -8 | dBm | 4 | ||
| Wrażliwość na RX | Sen | - 34 | dBm | 4 | ||
| RX_LOS Twierdzenie | LosyA | -45 | dBm | |||
| RX_LOS De-asert | LosyD | -35 | dBm | |||
| Hysteresa RX_LOS | LosyH | 0.5 | dB | |||
| Ogólne specyfikacje: | ||||||
| Wskaźnik danych | BR | 155 | Mbit/s | |||
| Poziom błędu bitów | BER | 10-12 | ||||
| Maksymalna obsługiwana długość połączenia na 9/125μm SMF@155Mb/s | LMax. | 80 | km | |||
| Całkowity budżet systemu | LB | 29 | dB | |||
Produkty pokazane
Opakowanie i wysyłka
Pokaz fabryczny
Informacje o zamówieniu
| Podwójny nadajnik SFP | |
| Numer części | Opis produktu |
| 155Mbp/s Przekaźnik SFP | |
| FE-SX-MM850 | 155Mbps, 850nm MM 2km Podwójne LC, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps, 1310nm MM 2km Podwójny LC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km Podwójny LC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km Podwójny LC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km Podwójny LC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km Podwójny LC, DDM 0°C~+70°C |
| 1.25Gbps nadajnik SFP | |
| GE-SX-MM850 | 1.25Gbps, 850nm MM 500m Podwójny LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 10,25 Gbps, 1310nm MM 2km Podwójny LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km Podwójny LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km Podwójny LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60km Podwójny LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80km Podwójny LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps, 1550nm SM 120km Podwójny LC, DDM 0°C~+70°C |
| Przekaźnik SFP 10 Gbps | |
| SFP+-10GB-SR | 10G SFP+ SR Wielowarunkowe podwójne światłowody LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Wielowarunkowe podwójne światłowody LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR jednowarstwowe podwójne światłowody LC 1310nm 20km |
| SFP+-10GB-ER | 10G SFP+ER jednowarstwowe podwójne światłowody LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR jednowarstwowe podwójne światłowody LC 1550nm 80km |
| SFP+10G40-CWDM | 1470 ~ 1610nm CWDM SFP+ 40km |
| SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80km |
| SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ 80km |
| SFP+10G40-DWDM | DWDM SFP+ 40 km |
| SFP+10G80-DWDM | DWDM SFP+ 80 km |
| NF-CWDM-XFP40 | 1470 ~ 1610nm CWDM XFP 40km |
| NF-CWDM-XFP80 | 1470~1570nm CWDM XFP 80km |
| NF-CWDM-XFP80 | 1590~1610nm CWDM XFP 80km |
| NF-DWDM-XFP40 | DWDM XFP 40 km |
| NF-DWDM-XFP80 | DWDM XFP 80 km |
| NF-DWDM-XFP100 | DWDM XFP100km |
|
|
