| MOQ: | 1 kawałek |
| standardowe opakowanie: | 10 sztuk / plastikowa torba, 500 sztuk / karton |
| Okres dostawy: | W ciągu 1-3 dni roboczych |
| metoda płatności: | L / C, T / T, Western Union, karta kredytowa |
| Wydajność dostaw: | 10 000 sztuk miesięcznie |

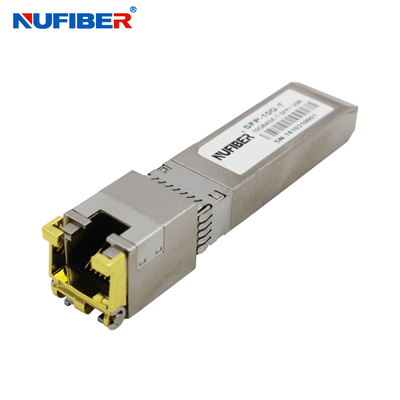

Huawei Kompatybilny 10G BASE-T Miedziany Moduł SFP 30m Moduł Rj45 SFP Transceiver
SFP+-10GBASE-T miedziane małe nadajniki podłączalne (SFP) są oparte na umowie SFP Multi Source Agreement (MSA). Są kompatybilne z 10Gbase-T / 5Gbase-T / 2.Standardy 5Gbase-T / 1000base-T określone w IEEE Std 802.3. SFP+-10GBASE-T wykorzystuje pin RX_LOS SFP do wskazywania łącza. Jeśli wyciągniesz pin TX_DISABLE SFP, PHY IC zostanie zresetowany.
Cechy
Długość kabla
| Standardowy | Kabel | Działalność | Port przyjmujący |
| 10Gbase-T | Kategoria 6A | 30m | XFI |
| 5Gbase-T/2.5Gbase-t | Kategoria 5E | 50 metrów | 5GBase-R/2.5GBase-X |
| 1000 podstawy-T | Kategoria 5E | 100 metrów | 1000base-FX |
Parametry optyczne
| Parametry | Symbol | Min. | Typowe | Max, proszę. | Jednostki | Uwaga/warunki |
| Prąd zasilający | Jest | 320 | 375 | mA | 1.2W maksymalnej mocy w całym zakresie napięcia i temperatury. | |
| Napięcie wejściowe | Vcc | 3.13 | 3.3 | 3.47 | V | Odwołanie do GND |
| Prąd napięciowy | Wyrzuty | 30 | mA | Wtyczka gorąca powyżej prądu stacjonarnego. |
Sygnały niskiej prędkości
| Sygnały niskiej prędkości, właściwości elektroniczne | |||||
| Parametry | Symbol | Min. | Maksymalnie | jednostka | Uwaga/warunki |
| Wydajność SFP NISKA | VOL | 0 | 0.5 |
V
|
4.7k do 10k do host_Vcc, mierzone po stronie przyczepy złącza |
| SFP Wydatki wysokie | VOH | host_Vcc -0.5 | host_Vcc + 0.3 |
V
|
4.7k do 10k do host_Vcc, mierzone po stronie przyczepy złącza |
| Wpływ SFP NISZY | VIL | 0 | 0.8 | V |
4.7km do 10km do Vcc, mierzone po stronie złącza SFP
|
| Wpływ SFP wysoki | HIV | 2 | Vcc + 0.3 | V |
4.7km do 10km do Vcc, mierzone po stronie złącza SFP |
Interfejs elektryczny dużych prędkości
| Interfejs elektryczny dużych prędkościPrzewodnik linii przesyłowej SFP | ||||||
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | jednostka | Uwaga/warunki |
| Częstotliwość linii | fL | 125 | MHz |
5-poziomowe kodowanie IEEE 802.3 |
||
| Tx Impedancja wyjściowa | Zout, TX. | 100 | Ohm. |
Różnica dla wszystkich częstotliwości pomiędzy 1 MHz i 125 MHz |
||
| Rx Impedancja wejściowa | Zin, RX. | 100 | Ohm. |
Różnica dla wszystkich częstotliwości pomiędzy 1 MHz i 125 MHz |
||
| Interfejs elektryczny dużych prędkości, host-SFP | ||||||
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | jednostka | Uwaga/warunki |
|
Wprowadzenie danych z pojedynczym końcem kołysanie |
Wynik | 250 | 1200 |
mV
|
Jednostronny | |
|
Wyjście danych jednoosobowych kołysanie |
Voutsing | 350 | 800 | mV | Jednostronny | |
| Czas wzrostu/spadku | Tr,Tf | 175 | psec | 20%-80% | ||
| Tx Impedancja wejściowa | Zin | 50 | Ohm. | Jednostronny | ||
| Rx Impedancja wyjściowa | Zout | 50 | Ohm. | Jednostronny | ||
Informacje dotyczące zamówień
| SFP z podwójnym światłemOdbiornik | |
| Numer części | Opis produktu |
| 155Mbp/s SFPOdbiornik | |
| FE-SX-MM850 | 155Mbps, 850nm MM 2km Podwójne LC, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps, 1310nm MM 2km Podwójny LC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km Podwójny LC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km Podwójny LC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km Podwójny LC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km Podwójny LC, DDM 0°C~+70°C |
| 1.25Gbps SFPOdbiornik | |
| GE-SX-MM850 | 1.25Gbps, 850nm MM 500m Podwójny LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 10,25 Gbps, 1310nm MM 2km Podwójny LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km Podwójny LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km Podwójny LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60km Podwójny LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80km Podwójny LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps, 1550nm SM 120km Podwójny LC, DDM 0°C~+70°C |
| 10 Gbps SFPOdbiornik | |
| SFP+-10GB-SR | 10G SFP+ SR Wielowarunkowe podwójne światłowody LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Wielowarunkowe podwójne światłowody LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR jednowarstwowe podwójne światłowody LC 1310nm 20km |
| SFP+-10GB-ERM | 10G SFP+ER jednowarstwowe podwójne światłowody LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER jednowarstwowe podwójne światłowody LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR jednowarstwowe podwójne światłowody LC 1550nm 80km |
| XWPROdbiornik | |
| XFP-10G-SR | 10G XFP SR Wielowarunkowy podwójny światłowód LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM Dwuprzewodowe światło LC 1310nm 10km |
| XFP-10G-LR | 10G XFP LR jednowarstwowe podwójne światłowody LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER Dwuprzewodowy światłowód jednowarunkowy LC 1550nm 40km |
| XFP-10G-ZR | 10G XFP ZR jednowarstwowe podwójne światłowody LC 1550nm 80km |
Produkty pokazane
Pokaz fabryczny
|
|
