| MOQ: | 1 sztukę |
| standardowe opakowanie: | 10 sztuk / plastikowa torba, 500 sztuk / karton |
| Okres dostawy: | W ciągu 1-3 dni roboczych |
| metoda płatności: | L/C, T/T, Western Union, karta kredytowa |
| Wydajność dostaw: | 10 000 sztuk miesięcznie |

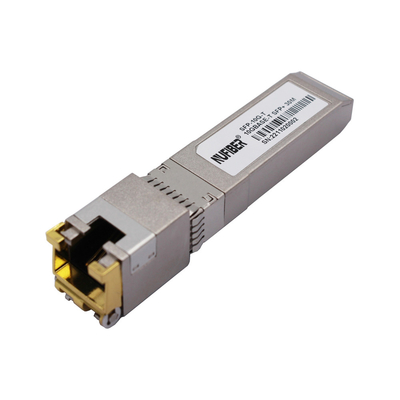

Moduł 10G RJ45 SFP 10Gbase-T Transceiver miedziany 30m
SFP+-10GBASE-T miedziane nadajniki SFP oparte są na umowie SFP Multi Source Agreement (MSA).
Są kompatybilne ze standardami 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T określonymi w IEEE Std 802.3. SFP+-10GBASE-T używa szpilki RX_LOS SFP do wskazywania łącza. Jeśli wyciągniesz szpilkę TX_DISABLE SFP, PHY IC zostanie zresetowany.
Cechy
Długość kabla
| Standardowy | Kabel | Działalność | Port przyjmujący |
| 10Gbase-T | Kategoria 6A | 30m | XFI |
| 5Gbase-T/2.5Gbase-t | Kategoria 5E | 50 metrów | 5GBase-R/2.5GBase-X |
| 1000 podstawy-T | Kategoria 5E | 100 metrów | 1000base-FX |
Parametry optyczne
| Parametry | Symbol | Min. | Typowe | Max, proszę. | Jednostki | Uwaga/warunki |
| Prąd zasilający | Jest | 320 | 375 | mA | 1.2W maksymalnej mocy w całym zakresie napięcia i temperatury. | |
| Napięcie wejściowe | Vcc | 3.13 | 3.3 | 3.47 | V | Odwołanie do GND |
| Prąd napięciowy | Wyrzuty | 30 | mA | Wtyczka gorąca powyżej prądu stacjonarnego. |
Sygnały niskiej prędkości
| Sygnały niskiej prędkości, właściwości elektroniczne | |||||
| Parametry | Symbol | Min. | Maksymalnie | jednostka | Uwaga/warunki |
| Wydajność SFP NISKA | VOL | 0 | 0.5 | V | 4.7k do 10k do host_Vcc, |
| SFP Wydatki wysokie | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V | 4.7k do 10k do host_Vcc, |
| Wpływ SFP NISZY | VIL | 0 | 0.8 | V | 4.7km do 10km do Vcc, |
| Wpływ SFP wysoki | HIV | 2 | Vcc + 0.3 | V | 4.7km do 10km do Vcc, |
Interfejs elektryczny dużych prędkości
| Interfejs elektryczny dużych prędkościPrzewodnik linii przesyłowej SFP | ||||||
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | jednostka | Uwaga/warunki |
| Częstotliwość linii | fL | 125 | MHz | 5-poziomowe kodowanie | ||
| Tx Impedancja wyjściowa | Zout, TX. | 100 | Ohm. | Różnica dla wszystkich | ||
| Rx Impedancja wejściowa | Zin, RX. | 100 | Ohm. | Różnica dla wszystkich | ||
| Interfejs elektryczny dużych prędkości, host-SFP | ||||||
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | jednostka | Uwaga/warunki |
Wprowadzenie danych z pojedynczym końcem | Wynik | 250 | 1200 | mV | Jednostronny | |
Wyjście danych jednoosobowych | Voutsing | 350 | 800 | mV | Jednostronny | |
| Czas wzrostu/spadku | Tr,Tf | 175 | psec | 20%-80% | ||
| Tx Impedancja wejściowa | Zin | 50 | Ohm. | Jednostronny | ||
| Rx Impedancja wyjściowa | Zout | 50 | Ohm. | Jednostronny | ||
Produkty pokazane
Pokaz fabryczny
|
|
| MOQ: | 1 sztukę |
| standardowe opakowanie: | 10 sztuk / plastikowa torba, 500 sztuk / karton |
| Okres dostawy: | W ciągu 1-3 dni roboczych |
| metoda płatności: | L/C, T/T, Western Union, karta kredytowa |
| Wydajność dostaw: | 10 000 sztuk miesięcznie |
Moduł 10G RJ45 SFP 10Gbase-T Transceiver miedziany 30m
SFP+-10GBASE-T miedziane nadajniki SFP oparte są na umowie SFP Multi Source Agreement (MSA).
Są kompatybilne ze standardami 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T określonymi w IEEE Std 802.3. SFP+-10GBASE-T używa szpilki RX_LOS SFP do wskazywania łącza. Jeśli wyciągniesz szpilkę TX_DISABLE SFP, PHY IC zostanie zresetowany.
Cechy
Długość kabla
| Standardowy | Kabel | Działalność | Port przyjmujący |
| 10Gbase-T | Kategoria 6A | 30m | XFI |
| 5Gbase-T/2.5Gbase-t | Kategoria 5E | 50 metrów | 5GBase-R/2.5GBase-X |
| 1000 podstawy-T | Kategoria 5E | 100 metrów | 1000base-FX |
Parametry optyczne
| Parametry | Symbol | Min. | Typowe | Max, proszę. | Jednostki | Uwaga/warunki |
| Prąd zasilający | Jest | 320 | 375 | mA | 1.2W maksymalnej mocy w całym zakresie napięcia i temperatury. | |
| Napięcie wejściowe | Vcc | 3.13 | 3.3 | 3.47 | V | Odwołanie do GND |
| Prąd napięciowy | Wyrzuty | 30 | mA | Wtyczka gorąca powyżej prądu stacjonarnego. |
Sygnały niskiej prędkości
| Sygnały niskiej prędkości, właściwości elektroniczne | |||||
| Parametry | Symbol | Min. | Maksymalnie | jednostka | Uwaga/warunki |
| Wydajność SFP NISKA | VOL | 0 | 0.5 | V | 4.7k do 10k do host_Vcc, |
| SFP Wydatki wysokie | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V | 4.7k do 10k do host_Vcc, |
| Wpływ SFP NISZY | VIL | 0 | 0.8 | V | 4.7km do 10km do Vcc, |
| Wpływ SFP wysoki | HIV | 2 | Vcc + 0.3 | V | 4.7km do 10km do Vcc, |
Interfejs elektryczny dużych prędkości
| Interfejs elektryczny dużych prędkościPrzewodnik linii przesyłowej SFP | ||||||
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | jednostka | Uwaga/warunki |
| Częstotliwość linii | fL | 125 | MHz | 5-poziomowe kodowanie | ||
| Tx Impedancja wyjściowa | Zout, TX. | 100 | Ohm. | Różnica dla wszystkich | ||
| Rx Impedancja wejściowa | Zin, RX. | 100 | Ohm. | Różnica dla wszystkich | ||
| Interfejs elektryczny dużych prędkości, host-SFP | ||||||
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | jednostka | Uwaga/warunki |
Wprowadzenie danych z pojedynczym końcem | Wynik | 250 | 1200 | mV | Jednostronny | |
Wyjście danych jednoosobowych | Voutsing | 350 | 800 | mV | Jednostronny | |
| Czas wzrostu/spadku | Tr,Tf | 175 | psec | 20%-80% | ||
| Tx Impedancja wejściowa | Zin | 50 | Ohm. | Jednostronny | ||
| Rx Impedancja wyjściowa | Zout | 50 | Ohm. | Jednostronny | ||
Produkty pokazane
Pokaz fabryczny
