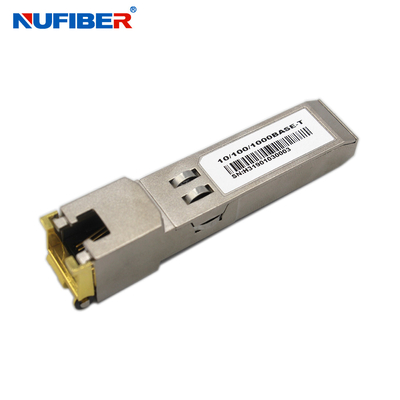

Kompatybilny z Cisco 100m RJ45 1000Mbps miedziany moduł SFP
Szczegóły Produktu:
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | NuFiber |
| Orzecznictwo: | CE FCC Rohs |
| Numer modelu: | SFP-GE-T |
Zapłata:
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Szczegóły pakowania: | 10 sztuk / plastikowa torba, 500 sztuk / karton |
| Czas dostawy: | W ciągu 1-3 dni roboczych |
| Zasady płatności: | L / C, T / T, Western Union, karta kredytowa |
| Możliwość Supply: | 10 000 szt. miesięcznie |
|
Szczegóły informacji |
|||
| Prędkość transmisji danych: | 1,25 Gb/s | Dystans: | 100m |
|---|---|---|---|
| Złącze: | RJ45 | DDM: | Wsparcie |
| Zasilacz: | 3,3V | Temperatura pracy: | 0~70℃ |
| Gwarancja: | 1 rok | Zgodność: | Cisco, HP, Huawei, Finisar... |
| Producent: | TAK | ||
| High Light: | Moduł miedziany SFP 1000 Mb / s,moduł miedziany SFP 100 m,miedziany nadajnik-odbiornik RJ45 SFP |
||
opis produktu
1,25Gb/s GLC-T 10/100/1000M Miedziany nadajnik-odbiornik Ethernet SFP 100m
Opis
Miedziany transceiver GLC-T10/100/1000 SFP to wysokowydajny, opłacalny moduł zgodny ze standardami Gigabit Ethernet i 10/100/1000BASE-T określonymi w IEEE 802. 3-2002 i IEEE 802.3ab, które obsługują 10/100 /1000 Mb/s-przepustowość do 100 metrów za pośrednictwem nieekranowanej skrętki kategorii 5.GLC-T10/100/1000 obsługuje łącza danych w trybie pełnego dupleksu 10/100/1000 Mb/s z 5-poziomowymi sygnałami modulacji amplitudy impulsu (PAM).Wszystkie cztery pary w kablu są używane z szybkością symboli 250 Mb/s na każdą parę.GLC-T10/100/1000 zapewnia standardowe informacje o identyfikatorze szeregowym zgodne z SFP MSA, do których można uzyskać dostęp z adresem A0h za pośrednictwem 2-przewodowego protokołu szeregowego CMOS EEPROM.Dostęp do fizycznego układu scalonego można również uzyskać za pośrednictwem 2-przewodowej magistrali szeregowej pod adresem ACh.
Cechy
- Dwukierunkowe łącza danych do 1,25 Gb/s
- Moduł SFP z możliwością podłączenia podczas pracy
- Rozszerzony zakres temperatur obudowy (-40°C do +85°C)
- W pełni metalowa obudowa zapewniająca niski poziom EMI
- Niskie rozpraszanie mocy
- Kompaktowy montaż złącza RJ-45
- Szczegółowe informacje o produkcie w EEPROM
- Pojedynczy zasilacz +3.3 V
- Dostęp do warstwy fizycznej IC za pośrednictwem 2-przewodowej magistrali szeregowej
- Działanie 10/100/1000 BASE-T w systemach hosta z interfejsem SGMII
- Zgodny z SFP MSA
- Zgodny z IEEE Std 802.3TM-2002
- Zgodny z FCC 47 CFR część 15, klasa B
- Produkty zgodne z dyrektywą RoHS
Aplikacje
- 1,25 Gigabit Ethernet przez kabel Cat 5
- Przełącznik/router do przełącznika/łącza routera
- Szybkie we/wy dla serwerów plików
Parametry optyczne
| Parametr | Symbol | Min. | Typowy | Maks. | Jednostki | Uwagi/warunki |
| Prąd zasilania | Jest | 320 | 375 | mama | Maksymalna moc 1,2 W w pełnym zakresie napięcia i temperatury.Zobacz ostrzeżenie poniżej | |
| Napięcie wejściowe | Vcc | 3,13 | 3,3 | 3.47 | V | Odniesienie do GND |
| Prąd udarowy | Isurge | 30 | mama | Hot plug powyżej prądu stanu ustalonego.Zobacz ostrzeżenie |
| Parametr | Symbol | Min. | Maks. | Jednostki | Uwagi/warunki |
| Niskie wyjście SFP | TOM | 0 | 0,5 | V | Podciąganie od 4,7k do 10k do host_Vcc. |
| Wyjście SFP WYSOKIE | VOH | host_Vcc -0,5 | host_Vcc + 0,3 | V | Podciąganie od 4,7k do 10k do host_Vcc. |
| Wejście SFP NISKI | VIL | 0 | 0,8 | V | Podciąganie od 4,7k do 10k do Vcc. |
| Wejście SFP WYSOKIE | 2 | Vcc + 0,3 V | V | Podciąganie od 4,7k do 10k do Vcc. |
| Linia transmisyjna-SFP | ||||||
| Parametr | Symbol | Min. | Typowy | Maks. | Jednostki | Uwagi/warunki |
| Częstotliwość linii | fL | 125 | MHz | Kodowanie 5-poziomowe, zgodnie z IEEE 802.3 | ||
| Impedancja wyjściowa nadajnika | Zout,TX | 100 | Om | Mechanizm różnicowy | ||
| Impedancja wejściowa Rx | Cyn, RX | 100 | Om | Mechanizm różnicowy | ||
Informacje dotyczące zamawiania
| Podwójne światłowód SFPTransceiver | |
| Numer części | Opis produktu |
| SFP 155 Mb/sTransceiver | |
| FE-SX-MM850 | 155Mbps, 850nm MM 2km Podwójny LC, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps, 1310nm MM 2km Podwójny LC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| SFP 1,25 Gb/sTransceiver | |
| GE-SX-MM850 | 1.25Gbps, 850nm MM 500m Dual LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1,25 gb/s, 1310nm MM 2km Podwójny LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60km Dual LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80km Podwójny LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps, 1550nm SM 120km Podwójny LC, DDM 0°C~+70°C |
| SFP 10 Gb/sTransceiver | |
| SFP+-10GB-SR | 10G SFP+ SR Wielomodowy podwójny włókno LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Wielomodowy podwójny włókno LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR Jednomodowe podwójne włókno LC 1310nm 20km |
| SFP+-10GB-ERm | 10G SFP+ER Jednomodowe podwójne włókno LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER Jednomodowe podwójne włókno LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP + ZR Jednomodowe podwójne włókno LC 1550nm 80 km |
| xFPTransceiver | |
| XFP-10G-SR | 10G XFP SR Wielomodowy podwójny włókno LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM Jednomodowy podwójny włókno LC 1310nm 10kM |
| XFP-10G-LR | 10G XFP LR Jednomodowy podwójny włókno LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER Jednomodowy podwójny włókno LC 1550nm 40 km |
| XFP-10G-ZR | 10G XFP ZR Jednomodowy podwójny włókno LC 1550nm 80 km |
Produkty Pokaż
Pakowanie i wysyłka
Pokaz fabryczny
