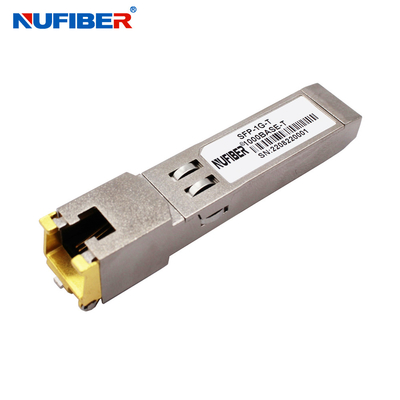

10/100/1000BASE-T miedziany nadajnik-odbiornik SFP RJ45 100m moduł
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | NUFIBER |
| Orzecznictwo: | CE FCC Rohs |
| Numer modelu: | SFP-GE-T |
Zapłata:
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Szczegóły pakowania: | 10 sztuk / plastikowa torba, 500 sztuk / karton |
| Czas dostawy: | W ciągu 1-3 dni roboczych |
| Zasady płatności: | L / C, T / T, Western Union, karta kredytowa |
| Możliwość Supply: | 10 000 szt. miesięcznie |
|
Szczegóły informacji |
|||
| Szybkość przesyłania danych: | 1,25 Gb/s | Dystans: | 100m |
|---|---|---|---|
| Złącze: | RJ45 | DDM: | Wspierać się |
| Zasilacz: | 3,3V | Temperatura pracy: | 0~70℃ |
| Zgodność: | Cisco, HP, Huawei, Finisar... | producent: | TAk |
| High Light: | Transceiver 1.25G SFP 100m,transceiver miedziany CE SFP,transceiver miedziany SFP 3.3V |
||
opis produktu
Dostosowany moduł nadawczo-odbiorczy 10/100 / 1000BASE-T SFP miedziany RJ-45 100 m miedziany nadajnik-odbiornik SFP
Opis
Miedziany transceiver SFP 10/100/1000 jest wydajnym, ekonomicznym modułem zgodnym ze standardami Gigabit Ethernet i 10/100/1000BASE-T określonymi w IEEE 802.3-2002 i IEEE 802.3ab, które obsługują 10/100/1000 Mb/s szybkość transmisji danych do 100 metrów w nieekranowanej skrętce kategorii 5.
GLC-T10/100/1000 obsługuje łącza danych w trybie pełnego dupleksu 10/100/1000 Mb/s z 5-poziomowymi sygnałami PAM (Pulse Amplitude Modulation).Wszystkie cztery pary w kablu są używane z szybkością symboli 250 Mb/s dla każdej pary.
GLC-T10/100/1000 zapewnia standardowe informacje o identyfikatorze seryjnym zgodne z SFP MSA, do których można uzyskać dostęp za pomocą adresu A0h za pośrednictwem 2-przewodowego protokołu szeregowego CMOS EEPROM.Dostęp do fizycznego układu scalonego można również uzyskać za pośrednictwem 2-przewodowej magistrali szeregowej pod adresem ACh.
Cechy
- Dwukierunkowe łącza danych do 1,25 Gb/s
- SFP z możliwością podłączania podczas pracy
- Rozszerzony zakres temperatur obudowy (-40°C do +85°C)
- W pełni metalowa obudowa zapewniająca niski poziom EMI
- Niskie rozpraszanie mocy
- Kompaktowy zespół złącza RJ-45
- Szczegółowe informacje o produkcie w pamięci EEPROM
- Pojedynczy zasilacz +3,3 V
- Dostęp do warstwy fizycznej IC poprzez 2-przewodową magistralę szeregową
- Praca 10/100/1000 BASE-T w systemach nadrzędnych z interfejsem SGMII
- Zgodny z SFP MSA
- Zgodny ze standardem IEEE 802.3TM-2002
- Zgodny z FCC 47 CFR część 15, klasa B
- Produkty zgodne z dyrektywą RoHS
Aplikacje
- 1,25 Gigabit Ethernet przez kabel Cat 5
- Łącze przełącznika/routera z łączem przełącznika/routera
- Szybkie wejścia/wyjścia dla serwerów plików
Parametry optyczne
| Parametr | Symbol | min. | Typowy | Maks. | Jednostki | Uwagi/Warunki |
| Prąd zasilania | Jest | 320 | 375 | mama | Maksymalna moc 1,2 W w pełnym zakresie napięcia i temperatury.Patrz ostrzeżenie poniżej | |
| Napięcie wejściowe | Vcc | 3.13 | 3.3 | 3.47 | V | Odniesienie do GND |
| Prąd udarowy | Powstań | 30 | mama | Gorąca wtyczka powyżej prądu w stanie ustalonym.Zobacz ostrzeżenie |
| Parametr | Symbol | min. | Maks. | Jednostki | Uwagi/Warunki |
| Wyjście SFP NISKIE | TOM | 0 | 0,5 | V | Podciąganie od 4,7 tys. do 10 tys. do host_Vcc. |
| Wyjście SFP WYSOKIE | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V | Podciąganie od 4,7 tys. do 10 tys. do host_Vcc. |
| Wejście SFP NISKIE | WIL | 0 | 0,8 | V | Podciąganie od 4,7 do 10 km do Vcc. |
| Wejście SFP WYSOKIE | 2 | Vcc + 0,3 V | V | Podciąganie od 4,7 do 10 km do Vcc. |
| Linia transmisyjna-SFP | ||||||
| Parametr | Symbol | min. | Typowy | Maks. | Jednostki | Uwagi/Warunki |
| Częstotliwość linii | fL | 125 | MHz | Kodowanie 5-poziomowe, zgodnie z IEEE 802.3 | ||
| Impedancja wyjściowa Tx | Zout, Teksas | 100 | Om | Mechanizm różnicowy | ||
| Impedancja wejściowa Rx | Zin, RX | 100 | Om | Mechanizm różnicowy | ||
