| MOQ: | 1 kawałek |
| standardowe opakowanie: | 1 sztuka kabla pakuje się w 1 pudełko, |
| Okres dostawy: | 2~3 dni |
| metoda płatności: | T/T, Western Union, L/C |
| Wydajność dostaw: | 100 000 sztuk miesięcznie |

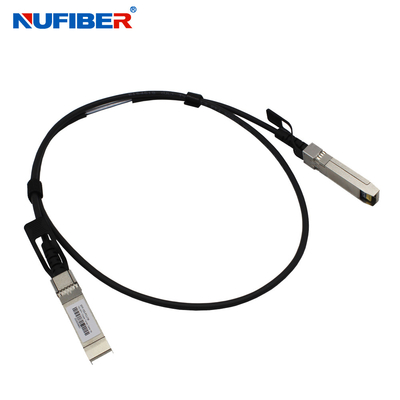

10g Cable Dac Niska cena 10G SFP+ Passive Direct Attach Copper Cable DAC 3M
Opis
Szybki kabel SFP+ Direct Attach Cable (DAC) firmy Nufiber zapewnia wysoką wydajność w aplikacjach sieciowych 10 Gigabit Ethernet (10GbE), wykorzystując ulepszone złącze SFP+ do przesyłania danych 10 Gb/s przez jeden sparowany nadajnik i odbiornik za pośrednictwem cienkiego kabla typu twinax.Są one zgodne ze standardami elektrycznymi SFF-8431, SFF-8083 oraz standardem mechanicznym SFF-8432, standardem EEPROM SFF-8472.
Kluczowe cechy
Podanie
Parametr techniczny
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka |
| Temperatura obudowy operacyjnej | Standardowa Tc | 0 | 25 | 70 | °C |
| Temperatura przechowywania | Ts | -40 | 85 | °C | |
| Napięcie zasilania | Vcc | 3,13 | 3,3 | 3.47 | V |
| Rozpraszanie mocy | PD | 0,5 | W | ||
| Wilgotność względna | RH | 5 | 95 | % | |
| Szybkość przesyłania danych | 10,5 | Gb/s |
| Typ testu | Obiekt testowy | Cel | Referencja |
| Elektryczny Charakterystyka |
Tryb różnicowy RL (SDDII) | 0,01<f<4,1;< -12+2*PIERWIASTEK(f) 4. 1<f<11.1 ;<-6,3+13*log10(f/5,5) Gdzie f jest w GHz Jednostki miary: dB |
SFF 8431 |
| Strata powrotna w trybie wspólnym (SCCI) |
0,01<f<2,5;<-7+1,6(f) 2,5<f<11,1;<-3 Gdzie f jest w GHz Jednostki miary: dB |
SFF 8431 | |
| NASTĘPNY | <-26dB od 1MHz do 11GHz | / | |
| Impedancja przewodu | 100+/ -100hm Czas narastania 30 ps (20% - 80%) |
(20%~80%) | |
| Odchylenie strat wtrąceniowy | -1dB≤ILD≤1dB 300KHz≤f≤6GHz |
/ | |
| Środowiskowy Charakterystyka |
temperatura robocza | -40 ~ 85 ° C | Zakres temp. pracy kabla |
| Szok termiczny | Parametry elektryczne spełniają wymagania specyfikacji |
EIA-364-32D.Metoda A. TC-1.-55 10 85C,100 cykle, 15 min, przerwy |
|
| Temp. cykliczna& Wilgotność | Parametry elektryczne spełniają wymagania specyfikacji |
EIA-364-31 Metoda III, Test Warunek A |
|
| Mgła solna | 48 godzin natryskiwania solą po skorupie obszar korozyjny mniej niż 5% |
EIA-364-26 | |
| Żywotność temperatury | Wydajność spełnia wymagania specyfikacji | EIA-364-17B z RH, wilgotne podgrzewać 85C przy 85% RH przez 500 godzin |
|
| Mechaniczny Charakterystyka |
Wibracje mechaniczne | Wydajność spełnia wymagania specyfikacji | EIA-364-28E.11 TC-VII, Warunek test.D 15 minut w osi X,Y,Z. |
| Zatrzymanie wtyczki kabla w klatce | 90N min. | Brak funkcjonalnego uszkodzenia wtyczki kabla poniżej 90N.Według SFF-8432 wersja 5.0 EIA-455-6B | |
| Utrzymanie kabla we wtyczce | 90N min. | Zacisk i amortyzator wg EIA-364-27B, TC-G, 3 razy w 6 kierunkach, 100g, 6ms | |
| Wstrząs mechaniczny | Wydajność spełnia wymagania specyfikacji | SFF-8432 wersja 5.0 | |
| Wkładanie wtyczki kabla | 18N (maks.) | SFF-8432 wersja 5.0 | |
| Wyciąganie wtyczki kabla | 12,5 N (maks.) | EIA-364-09;wykonaj cykle świec Szybkość łączenia wtyczki i gniazda: | |
| Trwałość | 50 Czas.Brak dowodów fizycznych uszkodzeń | 250 razy/godzinę |
Pokaż produkt
|
|
