| MOQ: | 1 sztukę |
| standardowe opakowanie: | 1 szt. Kabel należy zapakować w 1 pudełko, |
| Okres dostawy: | 2 ~ 3 dni |
| metoda płatności: | T/T, Western Union, L/C |
| Wydajność dostaw: | 100 000 sztuk miesięcznie |

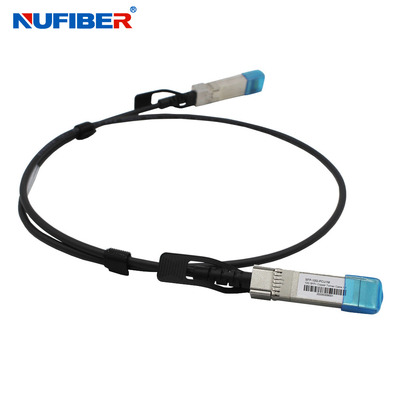

Wysokiej prędkości 10Gb/s SFP+ Kabel miedziany pasywny 10G-DAC-1M
Opis
Dużych prędkości kabli SFP+ Direct Attach Cable (DAC) firmy Nufiber zapewniają wysoką wydajność w aplikacjach sieciowych 10 Gigabit Ethernet (10GbE),wykorzystując wzmocniony złącze SFP+ do wysyłania danych 10Gbps za pośrednictwem jednego sparowanego nadajnika i odbiornika przez cienkie kable twinaxSą zgodne ze standardami elektrycznymi SFF-8431, SFF-8083 i standardem mechanicznym SFF-8432, standardem EEPROM SFF-8472.
Kluczowe cechy
Zastosowanie
Parametry techniczne
| Parametry | Symbol | Min. | Typowe | Maksymalnie | Jednostka |
| Temperatura obudowy operacyjnej | Standardowy Tc | 0 | 25 | 70 | °C |
| Temperatura przechowywania | T | -40 | 85 | °C | |
| Napięcie zasilania | Vcc | 3.13 | 3.3 | 3.47 | V |
| Rozpraszanie mocy | PD | 0.5 | W | ||
| Względna wilgotność | RH | 5 | 95 | % | |
| Wskaźnik danych | 10.5 | Gbit/s |
| Rodzaj badania | Element testowy | Cel | Odnośnik |
| Elektryczne Charakterystyka | Moduł różnicowy RL(SDDII) | 0.01 Jednostki pomiarowe: dB | SFF 8431 |
| Strata zwrotu w trybie wspólnym (SCCII) | 0.01 Jednostki pomiarowe: dB | SFF 8431 | |
| Następne | < 26 dB od 1 MHz do 11 GHz | / | |
| Impedencja układu kablowego | 100+/ -100hm Czas wzrostu 30 ps (20% - 80%) | (20% ~ 80%) | |
| Odchylenie straty wstawienia | -1dB≤ILD≤1dB 300KHz≤f≤6GHz | / | |
| Środowiskowe Charakterystyka | Temperatura pracy | -40~85°C | Zakres temperatury pracy kabla |
| Wstrząs cieplny | Wydajność elektryczna spełnia wymóg specyfikacji | EIA-364-32D. Metoda A. TC-1. -55 10 85C,100 cykle, 15 min, trwa | |
| Temperatura cykliczna i wilgotność | Wydajność elektryczna spełnia wymóg specyfikacji | EIA-364-31 Metoda III,Próba Warunki A | |
| Spray solny | 48-godzinnie opryskiwanie solą po skorupie powierzchnia żrąca mniejsza niż 5% | EIA-364-26 | |
| Żywotność w temperaturze | Wydajność spełnia wymagania specyfikacji | EIA-364-17B w/ RH, wilgotne ciepło 85C w temperaturze 85% RH przez 500 godzin | |
| Wyroby mechaniczne Charakterystyka | Wibracje mechaniczne | Wydajność spełnia wymagania specyfikacji | EIA-364-28E.11 TC-VII, warunki badania D 15 minut na osi X, Y, Z. |
| Utrzymanie wtyczki w klatce | 90N Min. | Brak uszkodzeń funkcjonalnych wtyczki kabla poniżej 90N. Zgodnie z SFF-8432 Rev 5.0 EIA-455-6B | |
| Utrzymanie kabla w wtyczce | 90N Min. | Ściskacz i wstrząs według EIA-364-27B, TC-G, 3 razy w 6 kierunkach, 100 g, 6 ms | |
| Wstrząs mechaniczny | Wydajność spełnia wymagania specyfikacji | SFF-8432 Rev 5.0 | |
| Włączenie wtyczki kabla | 18N (maks.) | SFF-8432 Rev 5.0 | |
| Wyciąganie wtyczki kabla | 12.5N (maks.) | EIA-364-09; wykonywanie cykli wtyczki Prędkość wtyczki i zbiornika: | |
| Trwałość | Żadnych śladów uszkodzeń fizycznych. | 250 razy na godzinę |
Informacje o zamówieniu
| Numer części | Wskaźnik danych | Długość kabla | Wskaźnik drutu | Złącze | Zakres temperatury |
| 10G-DAC-3M | Do 10,5 Gbps | 3 m | 30AWG | Miedź aktywna | 0-70°C |
| 10G-DAC-5M | Do 10,5 Gbps | 5m | 24AWG | Miedź aktywna | 0-70°C |
| 10G-DAC-7M | Do 10,5 Gbps | 7m | 24AWG | Miedź aktywna | 0-70°C |
| 10G-DAC-9M | Do 10,5 Gbps | 9m | 24AWG | Miedź aktywna | 0-70°C |
| 10G-DAC-10M | Do 10,5 Gbps | 10m | 24AWG | Miedź aktywna | 0-70°C |
| 10G-DAC-12M | Do 10,5 Gbps | 12 m | 24AWG | Miedź aktywna | 0-70°C |
| 10G-DAC-15M | Do 10,5 Gbps | 15 m | 24AWG | Miedź aktywna | 0-70°C |
Pokaz produktu
|
|
