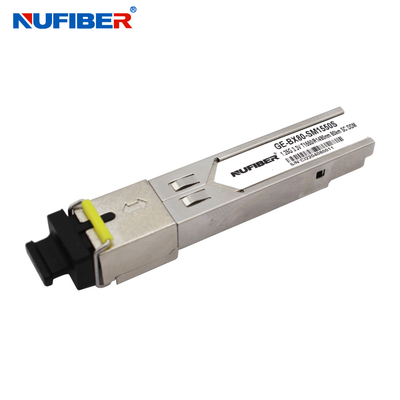

Moduł 1.25G WDM SFP, 80 km Gigabit Bidi SFP Transceiver 1490nm / 1550nm
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | NUFIBER |
| Orzecznictwo: | CE FCC |
| Numer modelu: | GE-BX80-SM1490/1550S |
Zapłata:
| Minimalne zamówienie: | 1 para |
|---|---|
| Szczegóły pakowania: | 10 sztuk / plastikowa torba, 500 sztuk / karton, rozmiar kartonu: 455 * 328 * 280 mm |
| Czas dostawy: | 1-3 dni robocze |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 100 000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Prędkość: | 1,25 Gb/s | Długość fali: | 1490nm/1550nm |
|---|---|---|---|
| Dystans: | 80 km | Złącze: | SC |
| ddm: | Wspierać się | Rodzaj włókna: | Jedno włókno jednomodowe |
| Zasilacz: | 3,3 V | Zgodność: | Cisco, Huawei, HP... |
| Producent: | tak | Temp. pracy: | 0 ~ 70 ℃ |
| High Light: | Moduł 1.25G WDM SFP,transceiver optyczny SFP 1550nm,transceiver Bidi SFP 1490nm |
||
opis produktu
Moduł 1,25G WDM SFP 80 km Gigabit Bidi SFP Transceiver 1490nm / 1550nm SFP Transceiver optyczny
Opis
Transceivery GE-BX80-SM1490S i GE-BX80-SM1550S firmy NuFiber to wydajne, ekonomiczne moduły z pojedynczym interfejsem optycznym SC.Są zgodne z umową Small Form Factor Pluggable Multi-Sourcing Agreement (MSA), a cyfrowe funkcje diagnostyczne są dostępne za pośrednictwem 2-przewodowej magistrali szeregowej określonej w SFF-8472.Sekcja odbiornika wykorzystuje odbiornik PIN, a nadajnik wykorzystuje laser DFB 1490 nm, do 22dB ruchu łącza zapewnia ten moduł Aplikacja 1000Base-ZX Ethernet 80 km
Cechy
- Łącza danych do 1,25 Gb/s
- Możliwość podłączania podczas pracy
- Pojedyncze złącze SC
- Do 80 km na SMF 9/125μm
- Nadajnik laserowy DFP 1490nm
- Fotodetektor PIN 1550nm
- Pojedynczy zasilacz +3,3 V
- Interfejs monitorowania zgodny z SFF-8472
- Maksymalna moc <1W
- Przemysłowy /Rozszerzony/ Komercyjny zakres temperatur pracy: -40°C do 85°C/-5°C do 85°C/-0°C do 70°C Dostępna wersja
- Zgodny z RoHS i bez ołowiu
Aplikacje
- Ethernet 1000Base-LX
- Metro/sieci dostępowe
- 1×kanał światłowodowy
- Inne łącza optyczne
Parametry optyczne (TOP=-40do85°C, VCC = 3.135do 3.465wolty)
| Parametr | Symbol | min. | Typowy | Maks. | Jednostka | Uwaga |
| Sekcja nadajnika: | ||||||
| Środkowa długość fali | λc | 1270 | 1310 | 1600 | nm | |
| Szerokość widmowa (RMS) | σRMS | 4 | nm | |||
| Optyczna moc wyjściowa | Pna zewnątrz | -9 | -3 | dBm | 1 | |
| Współczynnik ekstynkcji | ostry dyżur | 9 | dB | |||
| Optyczny czas narastania/opadania | tr/ tf | 260 | ps | 2 | ||
| Hałas o względnym natężeniu | RIN | -120 | dB/Hz | |||
| Całkowity udział jittera | TX Δ TJ | 0,284 | interfejs użytkownika | 3 | ||
| Maska na oczy do wyjścia optycznego | Zgodny z IEEE802.3 z (bezpieczeństwo lasera klasy 1) | |||||
| Sekcja odbiornika: | ||||||
| Optyczna długość fali wejściowej | λc | 1530 | 1550 | 1570 | nm | |
| Przeciążenie odbiornika | Pol | -3 | dBm | 4 | ||
| Czułość RX | Sen | -24 | dBm | 4 | ||
| RX_LOS Twierdzenie | LOSA | -40 | dBm | |||
| RX_LOS Anuluj potwierdzenie | LOSD | -25 | dBm | |||
| RX_LOS Histereza | LOSH | 0,5 | dB | |||
| Specyfikacje ogólne: | ||||||
| Prędkość transmisji danych | BR | 1,25 | GB/s | |||
| Bitowa stopa błędu | BER | 10-12 | ||||
| Maks.Obsługiwana długość łącza na 9/125μm SMF@1,25Gb/s | ŁMAKS | 20 | km | |||
| Całkowity budżet systemu | FUNT | 14 | dB | |||
Informacje o zamawianiu
| BiDi SFPnadajnik-odbiornik | ||
| Numer części | Opis produktu | |
| SFP 155Mb/snadajnik-odbiornik | ||
| FE-BX20-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 20km LC, DDM 0°C~+70°C | |
| FE-BX40-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 40km LC, DDM 0°C~+70°C | |
| FE-BX80-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 80km LC, DDM 0°C~+70°C | |
| FE-BX100-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 120km LC, DDM 0°C~+70°C | |
| SFP 1,25 Gb/snadajnik-odbiornik | ||
| GE-BX10-SM1310/1550 | 1,25 Gb/s, BiDi 1310nm/1550nm SM 10 km LC,DDM 0°C~+70°C | |
| GE-BX20-SM1310/1550 | 1,25 Gb/s, BiDi 1310nm/1550nm SM 20km LC, DDM 0°C~+70°C | |
| GE-BX40-SM1310/1550 | 1,25 Gb/s, BiDi 1310nm/1550nm SM 40 km LC, DDM 0°C~+70°C | |
| GE-BX60-SM1310/1550 | 1,25 Gb/s, BiDi 1310nm/1550nm SM 60 km LC, DDM 0°C~+70°C | |
| GE-BX80-SM1310/1550 | 1,25 Gb/s, BiDi 1310nm/1550nm SM 80 km LC, DDM 0°C~+70°C | |
| GE-BX100-SM1310/1550 | 1,25 Gb/s, BiDi 1310nm/1550nm SM 120 km LC, DDM 0°C~+70°C | |
| 10 Gb/s SFP+nadajnik-odbiornik | ||
|
SFP-10G-BX20 SM1330/1270 |
10Gbps, BiDi 1330nm/1270nm SM 20km LC,DDM 0°C~+70°C | |
| SFP-10G-BX40-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 40km LC,DDM 0°C~+70°C | |
| SFP-10G-BX60-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 60km LC,DDM 0°C~+70°C | |
| SFP-10G-BX80-SM1490/1550 | 10Gbps, BiDi 1490nm/1550nm SM 80km LC,DDM 0°C~+70°C | |
| Transceiver XFP | ||
| XFP-BX20-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 20km LC,DDM 0°C~+70°C | |
| XFP-BX40-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 40km LC,DDM 0°C~+70°C | |
| XFP-BX60-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 60km LC,DDM 0°C~+70°C | |
Pokaz produktów
