| MOQ: | 1 kawałek |
| standardowe opakowanie: | 10pcs/plastikowa torba, 500pcs/karton |
| Okres dostawy: | W ciągu 1-3 dni roboczych |
| metoda płatności: | L/C, T/T, Western Union, karta kredytowa |
| Wydajność dostaw: | 100 000 szt. Miesięcznie |

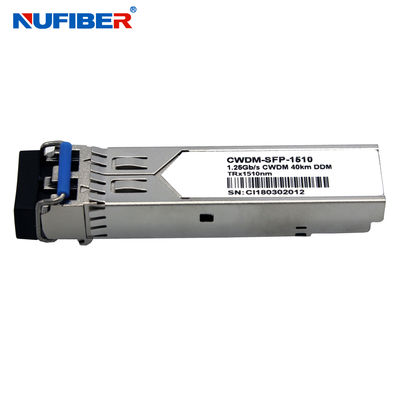

Moduł CWDM-SFP160-1470~1610 serii transceivera jednomodowego to moduł w małym obudowie do dupleksowej komunikacji danych optycznych, takich jak Gigabit Ethernet 1000BASE-ZX i Fiber Channel 1x SM-LC-L FC-PI. Posiada złącze SFP 20-pinowe, umożliwiające wymianę podczas pracy. Moduł ten jest przeznaczony do światłowodu jednomodowego i działa przy nominalnej długości fali CWDM. Dostępnych jest osiemnaście centralnych długości fal od 1470nm do 1610nm, z krokiem co 20nm.
Sekcja nadawcza wykorzystuje laser CWDM DFB z wieloma studniami kwantowymi i jest laserem klasy 1 zgodnym z Międzynarodową Normą Bezpieczeństwa IEC-60825. Sekcja odbiorcza wykorzystuje zintegrowany detektor InGaAs z przedwzmacniaczem (IDP) zamontowany w nagłówku optycznym oraz układ scalony wzmacniacza końcowego. Moduły CWDM-SFP160-1470~1610 są zaprojektowane tak, aby były zgodne z SFF-8472.
Parametry optyczne (TOP = -40 do 85°C, VCC = 3,135 do 3,465 V)
| Parametr | Symbol | Min.. | Typowy | Maks.. | Jednostka | Uwaga |
| Sekcja nadawcza: | ||||||
| Centralna długość fali | λc | λ-6 | λ | λ+7,5 | nm | |
| Szerokość spektralna (-20dB) | △λ | 1 | nm | |||
| Współczynnik tłumienia modów bocznych | SMSR | 30 | dB | |||
| Optyczna moc wyjściowa | Pout | 2 | +5 | dBm | 1 | |
| Czas narastania/opadania optycznego | tr / tf | 260 | ps | 2 | ||
| Współczynnik ekstynkcji | ER | 8.2 | dB | |||
| Maska oka dla wyjścia optycznego | Zgodność z IEEE802.3z (bezpieczeństwo lasera klasy 1) | |||||
| Sekcja odbiorcza: | ||||||
| Optyczna długość fali wejściowej | λc | 1460 | 1620 | nm | ||
| Przeciążenie odbiornika | Pol | -8 | dBm | 3 | ||
| Czułość RX | Sen | -34 | dBm | 3 | ||
| RX_LOS Aktywacja | LOS A | -40 | dBm | |||
| RX_LOS Dezaktywacja | LOS D | -32 | dBm | |||
| Histereza RX_LOS | LOS H | 0.5 | dB | |||
| Specyfikacje ogólne: | ||||||
| Szybkość transmisji danych | BR | 1.063/1.25 | Gb/s | |||
| Wskaźnik błędów bitowych | BER | 10-12 | ||||
| Maks. obsługiwana długość łącza na światłowodzie SMF 9/125μm przy 1,25 Gb/s | LMAX | 160 | km | |||
| Całkowity budżet systemu | LB | 24 | dB | |||
Informacje dotyczące zamawiania
| Duplex SFP Transceiver | |
| Numer części | Opis produktu |
| 155Mbp/s SFP Transceiver | |
| FE-SX-MM850 | 155Mbps, 850nm MM 2km Dual LC, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| 1.25Gbps SFP Transceiver | |
| GE-SX-MM850 | 1.25Gbps, 850nm MM 500m Dual LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25gbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60km Dual LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| 10Gbps SFP Transceiver | |
| SFP+-10GB-SR | 10G SFP+ SR Wielomodowy podwójny światłowód LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Wielomodowy podwójny światłowód LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR Jednomodowy podwójny światłowód LC 1310nm 20km |
| SFP+-10GB-ERM | 10G SFP+ER Jednomodowy podwójny światłowód LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER Jednomodowy podwójny światłowód LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR Jednomodowy podwójny światłowód LC 1550nm 80km |
| SFP+10G40-CWDM | 1470 ~1610nm CWDM SFP+ 40km |
| SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80km |
| SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ 80km |
| SFP+10G40-DWDM | DWDM SFP+ 40km |
| SFP+10G80-DWDM | DWDM SFP+ 80km |
| XFP Transceiver | |
| XFP-10G-SR | 10G XFP SR Wielomodowy podwójny światłowód LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM Jednomodowy podwójny światłowód LC 1310nm 10kM |
| XFP-10G-LR | 10G XFP LR Jednomodowy podwójny światłowód LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER Jednomodowy podwójny światłowód LC 1550nm 40km |
| XFP-10G-ZR | 10G XFP ZR Jednomodowy podwójny światłowód LC 1550nm 80km |
| CWDM DWDM Transceiver | |
| XFP-CWDM-40xx | 1470 ~1610nm CWDM XFP 40km |
| XFP-CWDM-80xx | 1470~1570nm CWDM XFP 80km |
| XFP-CWDM-80xx | 1590~1610nm CWDM XFP 80km |
| XFP-DWDM-40xx | DWDM XFP 40km |
| XFP-DWDM-80xx | DWDM XFP 80km |
| XFP-DWDM-100xx | DWDM XFP100km |
Prezentacja produktów
