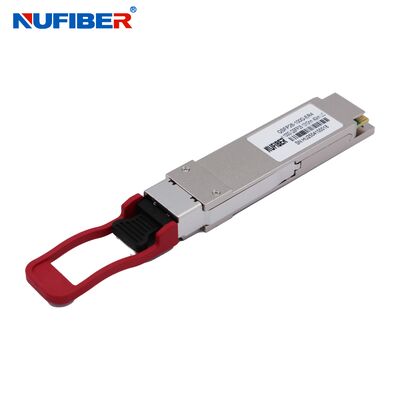

QSFP28-100G-ER4 Lite LWDM Single Mode 30KM Dual LC Fiber optical Transceiver

QSFP28-100G-ER4 Lite LWDM Single Mode 30KM Dual LC Fiber optical Transceiver

MOQ: 1 sztuka
standardowe opakowanie: 4 szt./plastikowy talerz,
Okres dostawy: W ciągu 1-3 dni roboczych
metoda płatności: L/C, T/T, Western Union, karta kredytowa
Wydajność dostaw: 10 000 szt. miesięcznie
Szczegółowe informacje
Miejsce pochodzenia
Chiny
Nazwa handlowa
NuFiber
Orzecznictwo
CE FCC Rohs
Numer modelu
QSFP28-100G-ER4 Lite
Szybkość transmisji danych:
100 GB/s
Długość fali:
1270-1330 nm
Dystans:
30KM
Złącze:
LC
DDM:
Wsparcie
Typ włókna:
Singlemode
Zasilanie:
3,3 V
Temperatura pracy:
0 ~ 70 ℃
Gwarancja:
1 rok
Zgodność:
Huawei, Cisco, HP, H3C...
Producent:
Tak
Opis produktu



100Gb/s QSFP28 30km Transceiver(QSFP28-100G-ER4 Lite)

Złącze Duplex LC, Jednomodowe, DDM





  QSFP28-100G-ER4 Lite LWDM Single Mode 30KM Dual LC Fiber optical Transceiver 0





OPIS

NUFIBER 100G-QSFP28-ER4 Lite jest przeznaczony do zastosowań w komunikacji optycznej na odległość 30 km. Moduł ten zawiera 4-kanałowy nadajnik optyczny, 4-kanałowy odbiornik optyczny oraz blok zarządzania modułem, w tym 2-przewodowy interfejs szeregowy. Sygnały optyczne są multipleksowane do światłowodu jednomodowego poprzez standardowe złącze LC.



CECHY

  • Obsługa prędkości linii od 103,125 Gb/s;
  • Szybkość transmisji danych do 25,78125 Gb/s na kanał;
  • Do 30 km transmisji na światłowodzie jednomodowym;
  • Laser LAN WDM DML i APD;
  • Szybki elektryczny interfejs wejścia/wyjścia (CAUI-4);
  • Interfejs I2C z zintegrowanym cyfrowym monitorowaniem diagnostycznym;
  • Obudowa QSFP28 MSA ze złączem duplex LC;
  • Pojedyncze zasilanie +3,3V;

      rozpraszanie

      Komercyjne:< 4,5W

      Przemysłowe:<5,5W

  • Zakres temperatury:

      Komercyjne:0°C ~+70°C

      Przemysłowe:-40°C ~+85°C

  • Zgodność z dyrektywą UE 2015/863/UE;

APLIKACJE

  • Ethernet 100GBASE-ER4
  • Połączenia Datacom i Telecom 100G
  • 100G 4WDM-40



Informacje o zamawianiu

Pakiet Numer części produktuNr Szybkość transmisji danych(Gbps) Nośnik Odległość transmisji (km) Zakres temperatury() Laser Moc Rozpraszanie(W)
QSFP28 QSFP28-100G-ER4 103,125 SMF 40 0~70 Komercyjne LWDM <4,5
QSFP28 QSFP28-100G-ER4-D(I) 103,125 SMF 40 -40~85 Przemysłowe LWDM <5,5

  • Maksymalne parametry
Parametr Symbol Min. Max. Jednostka
Temperatura przechowywania TS -40 +85 °C
Maksymalne napięcie zasilania VCC -0,5 3,6 V

Wilgotność względna

podczas pracy

RH   85 %



  • Zalecane warunki pracy
Parametr Symbol Min. Typowo Max. Jednostka Uwagi
Temperatura obudowy podczas pracy Top 0   +70 °C QSFP28-100G-ER4
-40   +85 QSFP28-100G-ER4-(I)
Napięcie zasilania VCC 3,13 3,3 3,47 V
Prąd zasilania ICC     1,36 A QSFP28-100G-ER4
    1,67 A QSFP28-100G-ER4-(I)
Maksymalne rozpraszanie mocy PD     4,5 W QSFP28-100G-ER4
    5,5 QSFP28-100G-ER4-(I)
Agregowana szybkość transmisji bitów BRAVE   103,125   Gb/s
Szybkość transmisji bitów na kanał BRLANE   25,78125   Gb/s
Odległość transmisji TD     40 km
Włókno sprzężone Włókno jednomodowe 9/125um SMF



  • Charakterystyka optyczna
Parametr Symbol Min. Typowo Max. Jednostka Uwagi
Nadajnik
Szybkość sygnalizacji na kanał     25,78125   Gbps
Długość fali kanału L0 1294,53 1295,56 1296,59 nm
L1 1299,02 1300,05 1301,09 nm
L2 1303,54 1304,58 1305,63 nm
L3 1308,09 1309,14 1310,19 nm
Całkowita średnia moc nadawania PT     12,5 dBm 1
Średnia moc nadawania na kanał, Pavg 0   6,5 dBm 1
OMA, każdy kanał POMA 0   6,5 dBm 1
Różnica w mocy nadawania między dowolnymi dwoma kanałami (średnia i OMA) między dowolnymi dwoma kanałami (OMA) Ptx,diff     3 dB
Średnia moc wyjściowa (wyłączenie lasera) Poff     -30 dBm
Współczynnik tłumienia modów bocznych SMSR 30     dB
Współczynnik wygaszenia ER 4,5     dB
RIN20OMA RIN     -130 dB/Hz
Tolerancja tłumienia odbicia optycznego TOL     20 dB
Odbicie nadajnika RT     -26 dB
Maska oka optycznego {0,25,0,4, 0,45, 0,25, 0,28, 0,4} % 2
Odbiornik
Szybkość sygnalizacji, każdy kanał     25,78125   Gbps
Długość fali centralnej kanału 0 λ0 1294,53 1295,56 1296,59 nm
Długość fali centralnej kanału 1 λ1 1299,02 1300,05 1301,09 nm
Długość fali centralnej kanału 2 λ2 1303,54 1304,58 1305,63 nm
Długość fali centralnej kanału 3 λ3 1308,09 1309,14 1310,19 nm
Próg uszkodzenia, każdy kanał Pdamage -2,5     dBm
Średnia moc odbioru, każdy kanał   -23   -3,5 dBm
Czułość odbiornika, każdy kanał SEN     -16 dBm 3
Los Assert LosA -30     dBm
Los De-assert LosDA     -22 dBm
Histereza Los LosH 0,5     dB

Uwaga:

  • Moc optyczna jest wprowadzana do SMF.
  • Mierzona z wzorcem testowym PRBS 231-1 @25,78125, współczynnik trafień ≤5E-5.
  • Mierzona z wzorcem testowym PRBS 231-1 @25,78125 Gb/s, BER≤1E-12.



  • Charakterystyka elektryczna
Parametr Symbol Min. Typowo Max. Jednostka Uwagi
Nadajnik (wejście modułu)
Szybkość transmisji danych, każdy kanał     25,78125   Gbps
Napięcie różnicowe pk-pk Vpp     900 mV 1
Napięcie wspólne Vcm -350   2850 mV
Czas przejścia Trise/Tfall 10     ps 2
Odbiornik (wyjście modułu)
Szybkość transmisji danych, każdy kanał     25,78125   Gbps
Szum wspólny, RMS Vrms     17,5 mV
Różnicowy zakres napięcia wyjściowego Vout, pp     900 mV
Szerokość oka EW15 0,57     UI
Wysokość oka EH15 228     mV
Niedopasowanie rezystancji terminacji różnicowej       10 % 1
Czas przejścia Trise/Tfall 12     ps

Uwagi:

1. Przy 1 MHz

2. 20%~80%.

  • Diagnostyka cyfrowa
Parametr Zakres Jednostka Dokładność Kalibracja
Temperatura 0 do +70 °C ±3°C Wewnętrzna / Zewnętrzna
Napięcie 3,0 do 3,6 V ±3% Wewnętrzna / Zewnętrzna
Prąd polaryzacji 30 do 100 mA ±10% Wewnętrzna / Zewnętrzna
Moc TX -1 do 6,5 dBm ±3dB Wewnętrzna / Zewnętrzna
Moc RX -23 do -3,5 dBm ±3dB Wewnętrzna / Zewnętrzna

Uwaga:

Transceivery zapewniają zawartość pamięci ID szeregowego i informacje diagnostyczne o aktualnych warunkach pracy poprzez 2-przewodowy interfejs szeregowy (SCL, SDA). Informacje diagnostyczne z kalibracją wewnętrzną lub zewnętrzną są zaimplementowane, w tym monitorowanie mocy odbioru, monitorowanie mocy nadawania, monitorowanie prądu polaryzacji, monitorowanie napięcia zasilania i monitorowanie temperatury.






  • Schemat pinów





QSFP28-100G-ER4 Lite LWDM Single Mode 30KM Dual LC Fiber optical Transceiver 1

  • Opis pinów
PIN Logika Symbol Opis Wtyczka
Sekw.
Uwagi
1   GND Masa 1 1
2 CML-I Tx2n Wejście danych nadajnika odwrócone 3
3 CML-I Tx2p Wyjście danych nadajnika nieodwrócone 3
4   GND Masa 1 1
5 CML-I Tx4n Wejście danych nadajnika odwrócone 3
6 CML-I Tx4p Wyjście danych nadajnika nieodwrócone 3
7   GND Masa 1 1
8 LVTLL-I ModSelL Wybór modułu 3
9 LVTLL-I ResetL Reset modułu 3
10   VccRx Zasilanie odbiornika +3,3V 2 2
11 LVCMOS-I/O SCL Zegar interfejsu szeregowego 2-przewodowego 3
12 LVCMOS-I/O SDA Dane interfejsu szeregowego 2-przewodowego 3




13   GND Masa 1
14 CML-O Rx3p Wyjście danych odbiornika nieodwrócone 3
15 CML-O Rx3n Wyjście danych odbiornika odwrócone 3
16   GND Masa 1 1
17 CML-O Rx1p Wyjście danych odbiornika nieodwrócone 3
18 CML-O Rx1n Wyjście danych odbiornika odwrócone 3
19   GND Masa 1 1
20   GND Masa 1 1
21 CML-O Rx2n Wyjście danych odbiornika odwrócone 3
22 CML-O Rx2p Wyjście danych odbiornika nieodwrócone 3
23   GND Masa 1 1
24 CML-O Rx4n Wyjście danych odbiornika odwrócone 3 1
25 CML-O Rx4p Wyjście danych odbiornika nieodwrócone 3
26   GND Masa 1 1
27 LVTTL-O ModPrsL Obecność modułu 3
28 LVTTL-O IntL/Rx_LOS Przerwanie/LOS odbiornika 3
29   VccTx Zasilanie nadajnika +3,3 V 2 2
30   Vcc1 Zasilanie +3,3 V 2 2
31 LVTTL-I LPMode/TxDIS Tryb niskiego poboru mocy/Wyłączenie nadajnika 3
32   GND Masa 1 1
33 CML-I Tx3p Wejście danych nadajnika nieodwrócone 3
34 CML-I Tx3n Wyjście danych nadajnika odwrócone 3
35   GND Masa 1 1
36 CML-I Tx1p Wejście danych nadajnika nieodwrócone 3
37 CML-I Tx1n Wyjście danych nadajnika odwrócone 3
38   GND Masa 1 1


Uwagi:

  • GND to symbol wspólnej masy sygnałowej i zasilającej dla modułu QSFP28. Wszystkie są wspólne wewnątrz modułu QSFP28, a wszystkie napięcia modułu są odniesione do tego potencjału, chyba że zaznaczono inaczej. Podłącz je bezpośrednio do płaszczyzny masy sygnałowej płyty hosta.
  • Vcc Rx, Vcc1 i Vcc Tx to zasilanie odbiornika i nadajnika i muszą być podłączone jednocześnie. Wymagania zdefiniowane dla strony hosta złącza karty krawędziowej hosta są wymienione w MSA. Każdy pin złącza jest oceniony na maksymalny prąd 500 mA.




  • Informacje o pamięci EEPROM

Opis pól danych specyficznych dla mapy pamięci EEPROM znajduje się poniżej

QSFP28-100G-ER4 Lite LWDM Single Mode 30KM Dual LC Fiber optical Transceiver 2








  • Specyfikacje mechaniczne (Jednostka: mm)

QSFP28-100G-ER4 Lite LWDM Single Mode 30KM Dual LC Fiber optical Transceiver 3
