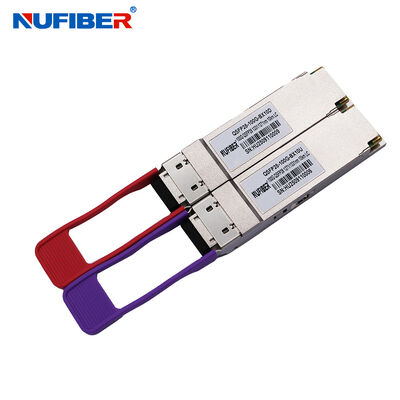

QSFP28-100G-BX10 100G QSFP28 BIDI nadajnik 10km Single LC 100G nadajnik

MOQ:	1 para
standardowe opakowanie:	4 szt./plastikowy talerz,
Okres dostawy:	W ciągu 1-3 dni roboczych
metoda płatności:	L/C, T/T, Western Union, karta kredytowa
Wydajność dostaw:	10 000 szt. miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

NUFIBER

Orzecznictwo

CE FCC Rohs

Numer modelu

QSFP28-100G-BX10U/D

Szybkość transmisji danych:

100 GB/s

Dystans:

10 km

Złącze:

Wsparcie

Typ włókna:

Jednomodowy pojedynczy światłowód

Zasilanie:

3,3 V

Temperatura pracy:

0 ~ 70 ℃

Gwarancja:

1 rok

Zgodność:

Huawei, Cisco, HP, H3C...

Producent:

Opis produktu

100Gb/s QSFP28 BIDI10km nadajnik DDM

Dwypisów

100G QSFP28 LR1 BIDI jest przeznaczony do zastosowań komunikacji optycznej o długości 10 km. Jest przeznaczony do obsługi z pojedynczym modem światłowodu w komunikacji danych o dużej prędkości 100Gb / s.Sygnały optyczne są wielokrotnie przesyłane do światła jednomodowego za pośrednictwem standardowego łącznika LC.

PRoduct cechy

Wspiera 100GBASE-LR BIDI
Prędkość sygnalizacji pasów 106,25 Gb/s z PAM4
Do 10 km transmisji na SMF
Laser EML i odbiornik PIN
4x25.78Gb/s z interfejsem elektrycznym NRZ (CAUI-4)
Wsparcie KP4 FEC wewnątrz modułu
Interfejs elektryczny I/O dużych prędkości
Interfejs I2C z zintegrowanym monitorowaniem diagnostycznym cyfrowym
Pakiet QSFP28 MSA z prostym złączem LC
Jednorazowe źródło zasilania +3,3V
Zużycie energii < 3,5 W
Temperatura pomiarowa: od 0 do +70 °C
Zgodne z normą 802.3cu, SFF-8636&SFF-8679
Zgodne ze specyfikacjami optycznymi 100G Lambda MSA 100G-LR1
Zgodne z dyrektywą UE 2015/863/UE

AAplikacje

Centrum danych
100 Gigabit Ethernet

Informacje o zamówieniu

Część nr.	Wskaźnik danych(optyczne)	Laserowe	Rodzaj włókna	Odległość	Interfejs optyczny	Temperatura	DDMI	Kolor zamka
Wymagania dotyczące:	106.25Gbps	Tx1271/Rx1331	SMF	20 km	LC	0~70C	Y	Kolorowy
Wymagania dotyczące:	106.25Gbps	Tx1331/Rx1271	SMF	20 km	LC	0~70C	Y	Czerwony

- Ja.Maksymalne ratingi bezwzględne

Parametry	Symbol	Min.	Typowe	Max, proszę.	Jednostka	Uwaga:
Temperatura przechowywania	T_S	-40	-	+85	°C
Napięcie zasilania	V_CC	- 0.5	-	+4.0	V
Względna wilgotność operacyjna	RH	-	-	+85	%

II.Zalecane warunki pracy

Parametry	Symbol	Min.	Typowe	Max, proszę.	Jednostka	Uwaga:
Temperatura obudowy operacyjnej	T_C	0	-	+70	°C
Napięcie zasilania	V_CC	3.13	3.3	3.47	V
Odległość transmisji	TD	-	-	10	km	Na SMF

III.Optyczne i charakterystyczne

Parametry	Symbol	Min.	Typowe	Max, proszę.	Jednostka	Uwaga:
Przekaźnik
Długość fali środkowej	CW	1264.5	1271	1277.5	nm
Długość fali środkowej	CW	1324.5	1331	1337.5	nm
Poziom sygnalizacji	SR			53.125	GBd
Zmiana częstotliwości	Foffset	-100		100	ppm
Średnia moc startowa	PTX	- Jeden.4	-	4.5	dBm	1
Zewnętrzna amplituda modulacji optycznej	OMA	0.7	-	4.7	dBm	1
Moc uruchomienia w OMA minus TDECQ	OMA-TDECQ	- 0.7	-	-	dBm	ER ∆4,5 dB
Moc uruchomienia w OMA minus TDECQ	OMA-TDECQ	- 0.6	-	-	dBm	ER<4,5 dB
Zamykanie oczu nadajnika i dyspersji dla PAM4 (TDECQ) (maks.)	TDECQ	-	-	3.4	dBm
Średnia moc wyjściowa (wyłączenie lasera)	Pof!	-	-	- 30	dBm
Współczynnik tłumienia w trybie bocznym	SMSR	30	-	-	dB
Wskaźnik wyginięcia	Wylotowe	3.5	-	-	dB
RIN_OMA	RIN	-	-	-136	dB/Hz
Odblaskowość nadajnika	Tref	-	-	-26	dB
Tolerancja strat zwrotu optycznego	ORLT	-	-	15.6	dB
Odbiornik
Długość fali środkowej	CW	1324.5	1331	1337.5	nm
Długość fali środkowej	CW	1264.5	1271	1277.5	nm
Próg szkody	Szkody	5.5	-	-	dBm	2
Średnia moc Rx	PRx	- Siedem.7	-	4.5	dBm	3
Przyjmowanie zasilania _OMAouter	POMA	-	-	4.7	dBm
Wskaźnik czułości odbiornika _OMAouter dla TDECQ < 1,4 dB dla 1,4 dB £ TDECQ £ 3,4 dB	SEN _OMA	-	-	- Sześć.1 ¥7.5 + TDECQ	dBm	4
Odbicie	Wskazówka	-	-	-26	dB
Los Assert	LosA	-26	-		dBm
Los De-Assert	LosDA	-	-	-10	dBm
Los Hysteresis	Utrata	0.5	-	-	dB
Utrzymujący się odbiornik pod napięciem	SRS	-	-	- Cztery.1	dBm	5
Warunki czułości odbiornika pod napięciem:
Zamknięcie oczu pod wpływem stresu dla PAM4 (SECQ)				3.4	dB	6
SECQ-10*lgCeq				3.4	dB	6

Uwaga:

Moc optyczna jest wprowadzana do SMF.
Odbiornik musi być w stanie bez uszkodzenia wytrzymać ciągłą ekspozycję na sygnał wejściowy optyczny o tym średnim poziomie mocy.Odbiornik nie musi działać prawidłowo przy tej mocy wejściowej.
Średnia moc odbioru, każdy pas jazdy (min) jest informacyjny, a nie główny wskaźnik siły sygnału.
Zmierzone z sygnałem badawczym zgodności w TP3 przy użyciu wzoru badania PRBS31Q lub na bieżąco na czułość odbiornika pod obciążeniem dla BER= 2,4x10-4.
Zmierzone z sygnałem badania zgodności w TP3 (zob. pkt 3.11) dla BER określonego w IEEE Std 802.3cu
Ceq jest współczynnikiem zdefiniowanym w klauzuli 121 IEEE Std 802.3-2022.8.5.3 który odpowiada za zwiększenie hałasu równoważnika odniesienia.

IV.Charakterystyka elektryczna

Parametry	Symbol	Min.	Typowe	Max, proszę.	Jednostka	Uwaga:
Odbiornik (wchodzenie modułu)
Impedancja różnicowa wejścia	Rin	-	100	-	Ohm.
Amplituda wejścia danych różniczkowych	V_IN,P-P		-	900	mVpp
Niestosowanie różnicowe końcowe (maks.)	D-niezgodność	-	-	10	%
napięcie wejściowe w trybie wspólnym prądu stałego		- 0.3	-	2.8	V
Czas przejściowy ((20%~80%)	Tr Tf	10	-	-	ps
LPMode, Reset i ModSelL / Tx	V_IL	- 0.3	-	0.8	V
LPMode, Reset i ModSelL / Tx	V_IH	2.0	-	V_CC+0.3	V
Odbiornik (wyjście modułu)
Impedancja różnicowa wyjściowa	Trasa	-	100	-	Ohm.
Amplituda wyjścia danych różnicowych	V_OUTP-P	-	-	900	mVpp
Niestosowanie różnicowe końcowe (maks.)	D-niezgodność	-	-	10	%
Czas przejściowy, 20% do 80%	Tr Tf	12	-		ps
ModPrsL i IntL/ Rx los	V_OL	0	-	0.4	V
ModPrsL i IntL/ Rx los	V_{Och, nie.}	V_CC- 0.5	-	V_CC+0.3	V

V.Diagnostyka cyfrowa

Parametry	Zakres	Dokładność	Jednostka	Kalibracja
Temperatura	0 do 70	±3	oC	Wewnętrzne
napięcie	0 do Vcc	± 3%	V	Wewnętrzne
Przepływ strumieniowy Tx Bias	0 do 100	± 10%	mA	Wewnętrzne
Moc wyjściowa Tx	- 1,4 do 4.5	±3	dB	Wewnętrzne
Rx Moc wejściowa	- 7,7 do 4.5	±3	dB	Wewnętrzne

VI.Charakterystyka rozkładu czasu interfejsu komunikacyjnego

Parametry	Symbol	Min.	Maksymalnie	Jednostka	Kalibracja	Uwaga:
Czas inicjalizacji	t_init		10	s	Czas od włączania zasilania lub podłączania do gotowego wtyczki, aż moduł będzie w pełni funkcjonalny.	Temperatura w pomieszczeniu
Czas stwierdzenia w trybie LPMode	ton_LPMode		100	ms	Czas od momentu, w którym host wprowadza LPMode do poziomu wysokiego, aż do momentu osiągnięcia przez moduł klasy mocy 1.
Rx LOS Przekonywanie czasu	ton_LOS		100	ms	Czas od utraty sygnału optycznego Rx do bitów Rx LOS ustawionych na 1 i IntL wyciągniętych przez moduł.
Czas stwierdzenia błędu Tx	ton_Txfault		200	ms	Czas od stanu błędu Tx do bitów błędu Tx ustawionych na 1 i IntL wyciągniętych przez moduł.
Tx wyłączyć czas zwrotu	toff_TxDis		400	ms	Czas od wyłączenia bitu Tx do 0 do momentu, gdy wyjście optyczne przekroczy 90% wartości nominalnej.
Tx wyłączyć czas stwierdzenia	ton_TxDis		100	ms	Czas od ustawienia bitu Tx Disable na 1 do momentu, gdy wyjście optyczne spadnie poniżej 10% wartości nominalnej.

VII.Diagram szpilki

QSFP28-100G-BX10 100G QSFP28 BIDI nadajnik 10km Single LC 100G nadajnik 0

VIII.Definicje szpilki

Numer PIN	Logika	Symbol	Opis	Wtykacz Seq.	Uwaga:
1		GND	Powierzchnia	1	1
2	CML-I	Tx2n	Wprowadzenie danych odwróconych przez nadajnik	3
3	CML-I	Tx2p	Wyjście danych z nadajnika bez odwrotu	3
4		GND	Powierzchnia	1	1
5	CML-I	Tx4n	Wprowadzenie danych odwróconych przez nadajnik	3
6	CML-I	Tx4p	Wyjście danych z nadajnika bez odwrotu	3
7		GND	Powierzchnia	1	1
8	LVTLL-I	ModSelL	Wybór modułu	3
9	LVTLL-I	Zresetować	Zresetowanie modułu	3
10		VccRx	Odbiornik zasilania +3,3V	2	2
11	LVCMOS-I/O	SCL	2-przewodowy zegar seryjnego interfejsu	3
12	LVCMOS-I/O	SDA	Dane serii interfejsu 2-przewodowego	3
13		GND	Powierzchnia	1
14	CML-O	Rx3p	Wynik danych odbiorcy nieodwrócony	3
15	CML-O	Rx3n	Wynik danych odbiornego odbiornika	3
16		GND	Powierzchnia	1	1
17	CML-O	Rx1p	Wynik danych odbiorcy nieodwrócony	3
18	CML-O	Rx1n	Wynik danych odbiornego odbiornika	3
19		GND	Powierzchnia	1	1
20		GND	Powierzchnia	1	1
21	CML-O	Rx2n	Wynik danych odbiornego odbiornika	3
22	CML-O	Rx2p	Wynik danych odbiorcy nieodwrócony	3
23		GND	Powierzchnia	1	1
24	CML-O	Rx4n	Wynik danych odbiornego odbiornika	3	1
25	CML-O	Rx4p	Wynik danych odbiorcy nieodwrócony	3
26		GND	Powierzchnia	1	1
27	LVTTL-O	ModPrsL	Moduł obecny	3
28	LVTTL-O	IntL/Rx_LOS	Przerwanie/Rx_LOS	3	3
29		VccTx	Przekaźnik zasilania +3,3 V	2	2
30		Vcc1	+3,3 V zasilacz	2	2
31	LVTTL-I	LPMode/TxDIS	W trybie niskiego zasilania/Tx_Disable	3	3
32		GND	Powierzchnia	1	1
33	CML-I	Tx3p	Wprowadzenie danych z nadajnika bez odwrotu	3
34	CML-I	Tx3n	Wynik danych odwrócony przez nadajnik	3
35		GND	Powierzchnia	1	1
36	CML-I	Tx1p	Wprowadzenie danych z nadajnika bez odwrotu	3
37	CML-I	T1n	Wynik danych odwrócony przez nadajnik	3
38		GND	Powierzchnia	1	1

Uwaga:

1. GND jest symbolem sygnału i zasilania (moc) wspólnego dla modułu QSFP28. Wszystkie są wspólne w modułie QSFP28 i wszystkie napięcia modułu są odwołane do tego potencjału, chyba że jest inaczej podane..Podłącz je bezpośrednio do komórki sygnałowej.

2. Vcc Rx, Vcc1 i Vcc Tx są zasilaczami odbiornika i nadajnika i mają być stosowane równolegle. Wymogi zdefiniowane dla strony hosta złącza karty host Edge są wymienione w MSA.Każdy z szpilów złącza ma maksymalny prąd 1000 mA.

3. Dwa wielofunkcyjne szpilki do obsługi funkcji Tx_DIS i Rx_LOS w modułach 100G QSFP28 LR1 BIDI.

IX. Interfejs zarządzania częściowo

Strona	Byte	Trochę	Nazwa	Opis
00h	99	1	LP/TxDis ctrl	Kontrola sygnału wejściowego w trybie LPMode/TxDis. Zobacz SFF8679 dla pełnego opisu.
00h	99	0	IntL/LOSL ctrl	Kontrola sygnału wyjściowego IntL/LOSL. Zobacz SFF-8679 dla pełnego opisu.

XSpecyfikacja zasilania modułu

100G QSFP28 LR1 BIDI wymaga zasilania o napięciu 3,3 V. Na poniższej rysunku przedstawiono czas włączenia początkowego modułu w trybie niskiego zasilania.i późniejszy przejście do trybu pełnej mocy po uruchomieniu go przez system hosta za pośrednictwem interfejsu dwukierunkowego. i pokazuje zasilanie modułu i odpowiednie wartości prądu.

100G QSFP28 LR1 BIDI INRUSH CURRENT TIMING

QSFP28-100G-BX10 100G QSFP28 BIDI nadajnik 10km Single LC 100G nadajnik 1

XIDiagram mechaniczny

QSFP28-100G-BX10 100G QSFP28 BIDI nadajnik 10km Single LC 100G nadajnik 2

Znaków:

produkty

MOQ:	1 para
standardowe opakowanie:	4 szt./plastikowy talerz,
Okres dostawy:	W ciągu 1-3 dni roboczych
metoda płatności:	L/C, T/T, Western Union, karta kredytowa
Wydajność dostaw:	10 000 szt. miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

NUFIBER

Orzecznictwo

CE FCC Rohs

Numer modelu

QSFP28-100G-BX10U/D

Szybkość transmisji danych:

100 GB/s

Dystans:

10 km

Złącze:

Wsparcie

Typ włókna:

Jednomodowy pojedynczy światłowód

Zasilanie:

3,3 V

Temperatura pracy:

0 ~ 70 ℃

Gwarancja:

1 rok

Zgodność:

Huawei, Cisco, HP, H3C...

Producent:

Minimalne zamówienie:

1 para

Szczegóły pakowania:

4 szt./plastikowy talerz,

Czas dostawy:

W ciągu 1-3 dni roboczych

Zasady płatności:

L/C, T/T, Western Union, karta kredytowa

Możliwość Supply:

10 000 szt. miesięcznie

Opis produktu

100Gb/s QSFP28 BIDI10km nadajnik DDM

Dwypisów

PRoduct cechy

Wspiera 100GBASE-LR BIDI
Prędkość sygnalizacji pasów 106,25 Gb/s z PAM4
Do 10 km transmisji na SMF
Laser EML i odbiornik PIN
4x25.78Gb/s z interfejsem elektrycznym NRZ (CAUI-4)
Wsparcie KP4 FEC wewnątrz modułu
Interfejs elektryczny I/O dużych prędkości
Interfejs I2C z zintegrowanym monitorowaniem diagnostycznym cyfrowym
Pakiet QSFP28 MSA z prostym złączem LC
Jednorazowe źródło zasilania +3,3V
Zużycie energii < 3,5 W
Temperatura pomiarowa: od 0 do +70 °C
Zgodne z normą 802.3cu, SFF-8636&SFF-8679
Zgodne ze specyfikacjami optycznymi 100G Lambda MSA 100G-LR1
Zgodne z dyrektywą UE 2015/863/UE

AAplikacje

Centrum danych
100 Gigabit Ethernet

Informacje o zamówieniu

Część nr.	Wskaźnik danych(optyczne)	Laserowe	Rodzaj włókna	Odległość	Interfejs optyczny	Temperatura	DDMI	Kolor zamka
Wymagania dotyczące:	106.25Gbps	Tx1271/Rx1331	SMF	20 km	LC	0~70C	Y	Kolorowy
Wymagania dotyczące:	106.25Gbps	Tx1331/Rx1271	SMF	20 km	LC	0~70C	Y	Czerwony

- Ja.Maksymalne ratingi bezwzględne

Parametry	Symbol	Min.	Typowe	Max, proszę.	Jednostka	Uwaga:
Temperatura przechowywania	T_S	-40	-	+85	°C
Napięcie zasilania	V_CC	- 0.5	-	+4.0	V
Względna wilgotność operacyjna	RH	-	-	+85	%

II.Zalecane warunki pracy

Parametry	Symbol	Min.	Typowe	Max, proszę.	Jednostka	Uwaga:
Temperatura obudowy operacyjnej	T_C	0	-	+70	°C
Napięcie zasilania	V_CC	3.13	3.3	3.47	V
Odległość transmisji	TD	-	-	10	km	Na SMF

III.Optyczne i charakterystyczne

Parametry	Symbol	Min.	Typowe	Max, proszę.	Jednostka	Uwaga:
Przekaźnik
Długość fali środkowej	CW	1264.5	1271	1277.5	nm
Długość fali środkowej	CW	1324.5	1331	1337.5	nm
Poziom sygnalizacji	SR			53.125	GBd
Zmiana częstotliwości	Foffset	-100		100	ppm
Średnia moc startowa	PTX	- Jeden.4	-	4.5	dBm	1
Zewnętrzna amplituda modulacji optycznej	OMA	0.7	-	4.7	dBm	1
Moc uruchomienia w OMA minus TDECQ	OMA-TDECQ	- 0.7	-	-	dBm	ER ∆4,5 dB
Moc uruchomienia w OMA minus TDECQ	OMA-TDECQ	- 0.6	-	-	dBm	ER<4,5 dB
Zamykanie oczu nadajnika i dyspersji dla PAM4 (TDECQ) (maks.)	TDECQ	-	-	3.4	dBm
Średnia moc wyjściowa (wyłączenie lasera)	Pof!	-	-	- 30	dBm
Współczynnik tłumienia w trybie bocznym	SMSR	30	-	-	dB
Wskaźnik wyginięcia	Wylotowe	3.5	-	-	dB
RIN_OMA	RIN	-	-	-136	dB/Hz
Odblaskowość nadajnika	Tref	-	-	-26	dB
Tolerancja strat zwrotu optycznego	ORLT	-	-	15.6	dB
Odbiornik
Długość fali środkowej	CW	1324.5	1331	1337.5	nm
Długość fali środkowej	CW	1264.5	1271	1277.5	nm
Próg szkody	Szkody	5.5	-	-	dBm	2
Średnia moc Rx	PRx	- Siedem.7	-	4.5	dBm	3
Przyjmowanie zasilania _OMAouter	POMA	-	-	4.7	dBm
Wskaźnik czułości odbiornika _OMAouter dla TDECQ < 1,4 dB dla 1,4 dB £ TDECQ £ 3,4 dB	SEN _OMA	-	-	- Sześć.1 ¥7.5 + TDECQ	dBm	4
Odbicie	Wskazówka	-	-	-26	dB
Los Assert	LosA	-26	-		dBm
Los De-Assert	LosDA	-	-	-10	dBm
Los Hysteresis	Utrata	0.5	-	-	dB
Utrzymujący się odbiornik pod napięciem	SRS	-	-	- Cztery.1	dBm	5
Warunki czułości odbiornika pod napięciem:
Zamknięcie oczu pod wpływem stresu dla PAM4 (SECQ)				3.4	dB	6
SECQ-10*lgCeq				3.4	dB	6

Uwaga:

Moc optyczna jest wprowadzana do SMF.
Odbiornik musi być w stanie bez uszkodzenia wytrzymać ciągłą ekspozycję na sygnał wejściowy optyczny o tym średnim poziomie mocy.Odbiornik nie musi działać prawidłowo przy tej mocy wejściowej.
Średnia moc odbioru, każdy pas jazdy (min) jest informacyjny, a nie główny wskaźnik siły sygnału.
Zmierzone z sygnałem badawczym zgodności w TP3 przy użyciu wzoru badania PRBS31Q lub na bieżąco na czułość odbiornika pod obciążeniem dla BER= 2,4x10-4.
Zmierzone z sygnałem badania zgodności w TP3 (zob. pkt 3.11) dla BER określonego w IEEE Std 802.3cu
Ceq jest współczynnikiem zdefiniowanym w klauzuli 121 IEEE Std 802.3-2022.8.5.3 który odpowiada za zwiększenie hałasu równoważnika odniesienia.

IV.Charakterystyka elektryczna

Parametry	Symbol	Min.	Typowe	Max, proszę.	Jednostka	Uwaga:
Odbiornik (wchodzenie modułu)
Impedancja różnicowa wejścia	Rin	-	100	-	Ohm.
Amplituda wejścia danych różniczkowych	V_IN,P-P		-	900	mVpp
Niestosowanie różnicowe końcowe (maks.)	D-niezgodność	-	-	10	%
napięcie wejściowe w trybie wspólnym prądu stałego		- 0.3	-	2.8	V
Czas przejściowy ((20%~80%)	Tr Tf	10	-	-	ps
LPMode, Reset i ModSelL / Tx	V_IL	- 0.3	-	0.8	V
LPMode, Reset i ModSelL / Tx	V_IH	2.0	-	V_CC+0.3	V
Odbiornik (wyjście modułu)
Impedancja różnicowa wyjściowa	Trasa	-	100	-	Ohm.
Amplituda wyjścia danych różnicowych	V_OUTP-P	-	-	900	mVpp
Niestosowanie różnicowe końcowe (maks.)	D-niezgodność	-	-	10	%
Czas przejściowy, 20% do 80%	Tr Tf	12	-		ps
ModPrsL i IntL/ Rx los	V_OL	0	-	0.4	V
ModPrsL i IntL/ Rx los	V_{Och, nie.}	V_CC- 0.5	-	V_CC+0.3	V

V.Diagnostyka cyfrowa

Parametry	Zakres	Dokładność	Jednostka	Kalibracja
Temperatura	0 do 70	±3	oC	Wewnętrzne
napięcie	0 do Vcc	± 3%	V	Wewnętrzne
Przepływ strumieniowy Tx Bias	0 do 100	± 10%	mA	Wewnętrzne
Moc wyjściowa Tx	- 1,4 do 4.5	±3	dB	Wewnętrzne
Rx Moc wejściowa	- 7,7 do 4.5	±3	dB	Wewnętrzne

VI.Charakterystyka rozkładu czasu interfejsu komunikacyjnego

Parametry	Symbol	Min.	Maksymalnie	Jednostka	Kalibracja	Uwaga:
Czas inicjalizacji	t_init		10	s	Czas od włączania zasilania lub podłączania do gotowego wtyczki, aż moduł będzie w pełni funkcjonalny.	Temperatura w pomieszczeniu
Czas stwierdzenia w trybie LPMode	ton_LPMode		100	ms	Czas od momentu, w którym host wprowadza LPMode do poziomu wysokiego, aż do momentu osiągnięcia przez moduł klasy mocy 1.
Rx LOS Przekonywanie czasu	ton_LOS		100	ms	Czas od utraty sygnału optycznego Rx do bitów Rx LOS ustawionych na 1 i IntL wyciągniętych przez moduł.
Czas stwierdzenia błędu Tx	ton_Txfault		200	ms	Czas od stanu błędu Tx do bitów błędu Tx ustawionych na 1 i IntL wyciągniętych przez moduł.
Tx wyłączyć czas zwrotu	toff_TxDis		400	ms	Czas od wyłączenia bitu Tx do 0 do momentu, gdy wyjście optyczne przekroczy 90% wartości nominalnej.
Tx wyłączyć czas stwierdzenia	ton_TxDis		100	ms	Czas od ustawienia bitu Tx Disable na 1 do momentu, gdy wyjście optyczne spadnie poniżej 10% wartości nominalnej.

VII.Diagram szpilki

QSFP28-100G-BX10 100G QSFP28 BIDI nadajnik 10km Single LC 100G nadajnik 0

VIII.Definicje szpilki

Numer PIN	Logika	Symbol	Opis	Wtykacz Seq.	Uwaga:
1		GND	Powierzchnia	1	1
2	CML-I	Tx2n	Wprowadzenie danych odwróconych przez nadajnik	3
3	CML-I	Tx2p	Wyjście danych z nadajnika bez odwrotu	3
4		GND	Powierzchnia	1	1
5	CML-I	Tx4n	Wprowadzenie danych odwróconych przez nadajnik	3
6	CML-I	Tx4p	Wyjście danych z nadajnika bez odwrotu	3
7		GND	Powierzchnia	1	1
8	LVTLL-I	ModSelL	Wybór modułu	3
9	LVTLL-I	Zresetować	Zresetowanie modułu	3
10		VccRx	Odbiornik zasilania +3,3V	2	2
11	LVCMOS-I/O	SCL	2-przewodowy zegar seryjnego interfejsu	3
12	LVCMOS-I/O	SDA	Dane serii interfejsu 2-przewodowego	3
13		GND	Powierzchnia	1
14	CML-O	Rx3p	Wynik danych odbiorcy nieodwrócony	3
15	CML-O	Rx3n	Wynik danych odbiornego odbiornika	3
16		GND	Powierzchnia	1	1
17	CML-O	Rx1p	Wynik danych odbiorcy nieodwrócony	3
18	CML-O	Rx1n	Wynik danych odbiornego odbiornika	3
19		GND	Powierzchnia	1	1
20		GND	Powierzchnia	1	1
21	CML-O	Rx2n	Wynik danych odbiornego odbiornika	3
22	CML-O	Rx2p	Wynik danych odbiorcy nieodwrócony	3
23		GND	Powierzchnia	1	1
24	CML-O	Rx4n	Wynik danych odbiornego odbiornika	3	1
25	CML-O	Rx4p	Wynik danych odbiorcy nieodwrócony	3
26		GND	Powierzchnia	1	1
27	LVTTL-O	ModPrsL	Moduł obecny	3
28	LVTTL-O	IntL/Rx_LOS	Przerwanie/Rx_LOS	3	3
29		VccTx	Przekaźnik zasilania +3,3 V	2	2
30		Vcc1	+3,3 V zasilacz	2	2
31	LVTTL-I	LPMode/TxDIS	W trybie niskiego zasilania/Tx_Disable	3	3
32		GND	Powierzchnia	1	1
33	CML-I	Tx3p	Wprowadzenie danych z nadajnika bez odwrotu	3
34	CML-I	Tx3n	Wynik danych odwrócony przez nadajnik	3
35		GND	Powierzchnia	1	1
36	CML-I	Tx1p	Wprowadzenie danych z nadajnika bez odwrotu	3
37	CML-I	T1n	Wynik danych odwrócony przez nadajnik	3
38		GND	Powierzchnia	1	1

Uwaga:

3. Dwa wielofunkcyjne szpilki do obsługi funkcji Tx_DIS i Rx_LOS w modułach 100G QSFP28 LR1 BIDI.

IX. Interfejs zarządzania częściowo

Strona	Byte	Trochę	Nazwa	Opis
00h	99	1	LP/TxDis ctrl	Kontrola sygnału wejściowego w trybie LPMode/TxDis. Zobacz SFF8679 dla pełnego opisu.
00h	99	0	IntL/LOSL ctrl	Kontrola sygnału wyjściowego IntL/LOSL. Zobacz SFF-8679 dla pełnego opisu.

XSpecyfikacja zasilania modułu

100G QSFP28 LR1 BIDI INRUSH CURRENT TIMING

QSFP28-100G-BX10 100G QSFP28 BIDI nadajnik 10km Single LC 100G nadajnik 1

XIDiagram mechaniczny

QSFP28-100G-BX10 100G QSFP28 BIDI nadajnik 10km Single LC 100G nadajnik 2
