| MOQ: | 1 kawałek |
| standardowe opakowanie: | 4 szt / plastikowa płyta, |
| Okres dostawy: | W ciągu 1-3 dni roboczych |
| metoda płatności: | L / C, T / T, Western Union, karta kredytowa |
| Wydajność dostaw: | 10 000 szt. Na miesiąc |

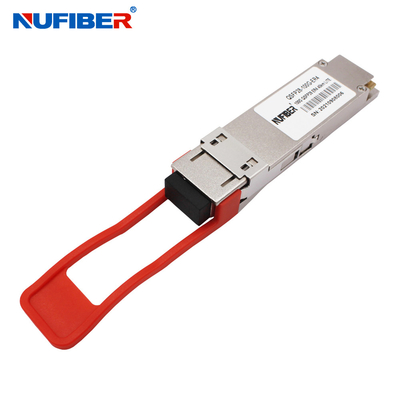

Moduł QSFP28-100G-ER4 w trybie pojedynczym 10km 1310nm LC Fiber Transceiver 100g Qsfp28 Moduł dla Cisco/Huawei/HP/Juniper/Extreme
(QSFP28-100G-ER4)
100G QSFP28 ER4 40km Moduł nadajnika optycznego zgodny z Cisco Huawei HP Juniper
Włączalny podgrzewacz, podwójny złącze LC, jeden tryb
QSFP28-100G-ER4 jest modułem nadajnika zaprojektowanym do 40 km z FEC (30 km bez FEC) aplikacji komunikacji optycznej.3-2012 Klauzula 88 normy IEEE 802.3bm CAUI-4 chip do modułu standardowego ITU-T G.959.1-2012-02. Moduł przekształca 4 kanały wejściowe (ch) 25,78 Gbps w 27,95 Gbps danych elektrycznych w sygnały optyczne 4 pasów,i multipleksuje je do jednego kanału do przesyłu optycznego 100Gb/sOdwrotnie, po stronie odbiornika, moduł optycznie de-multipleksuje wejście 100Gb/s na sygnały 4 pasów i konwertuje je na dane elektryczne wyjściowe 4 pasów.
Centralne długości fali 4 pasów to 1296 nm, 1300 nm, 1305 nm i 1309 nm. Zawiera podwójny złącze LC do interfejsu optycznego i 38-pin złącze do interfejsu elektrycznego.Aby zminimalizować rozproszenie optyczne w systemie dalekodystansowym, w tym moduł musi być zastosowana włókna jednowarunkowe (SMF).
Cechy
Wnioski
Parametry optyczne
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Uwaga: | |
| Prędkość transmisji danych na kanał | - | 25.78125 | Gbit/s | ||||
| Zużycie energii | - | 2.5 | 3.5 | W | |||
| Prąd zasilający | Icc | 0.75 | 1.0 | A | |||
| Władowanie I/O wysokiego napięcia | HIV | 2.0 | Vcc | V | |||
| Włączenie/wyłączenie sterowania niskiego napięcia | VIL | 0 | 0.7 | V | |||
| Zgięcie międzykanałowe | TSK | 150 | P.S. | ||||
| Długość resetu | 10 | My. | |||||
| RESETL Czas odwołania | 100 | ms | |||||
| Siła czasu | 100 | ms | |||||
| Przekaźnik | |||||||
| Tolerancja napięcia wyjściowego z jednego końca | 0.3 | 4 | V | 1 | |||
| Tolerancja napięcia w trybie wspólnym | 15 | mV | |||||
| Przekazanie napięcia różnicy wejściowej | VI | 120 | 1200 | mV | |||
| Impedancja różnicy wejściowej | ZIN | 80 | 100 | 120 | |||
| Jitter danych zależny od danych | DDJ | 0.1 | UI | ||||
| Wprowadzenie danych Jitter | TJ | 0.28 | UI | ||||
| Odbiornik | |||||||
| Tolerancja napięcia wyjściowego z jednego końca | 0.3 | 4 | V | ||||
| Rx Wyjściowe różnice napięcia | Vo | 600 | 800 | mV | |||
| Rx Wyjściowe napięcie wzrostowe i opadowe | Tr/Tf | 35 | ps | 1 | |||
| Całkowity Jitter | TJ | 0.7 | UI | ||||
| Jitter deterministyczny | DJ | 0.42 | UI | ||||
Informacje dotyczące zamówień
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103.1 Gbp | 850 nm | Fundusz pieniężny | MTP/MPO | 100 metrów | VCSEL 850 nm |
| Wymagania dotyczące: | 103.1 Gbp | 1310 nm | SMF | LC duplex | 10 km | DML 1310nm |
| QSFP28-100G-ER4 | 103.1 Gbps | 1310 nm | SMF | LC Duplex | 25-40 km | 4x EML |
| Wymagania dotyczące: | 103.1 Gbp | 1310 nm | SMF | MTP/MPO | 500 metrów | 4x DFB |
| QSFP28-100G-LR-S | 103.1 Gbp | 1310 nm | SMF | MTP/MPO | 2 km | 4x DFB |
| QSFP28-100G-CWDM4-S | 103.1 Gbp | CWDM | SMF | LC duplex | 2 km | DML CWDM |
| 1271~1331nm | ||||||
| QSFP28-100G-CWDM4-L | 103.1 Gbp | CWDM | SMF | LC duplex | 10 km | DML CWDM |
| 1271~1331nm | ||||||
Produkty pokazane
Zastosowanie:
Opakowanie i wysyłka
|
|
