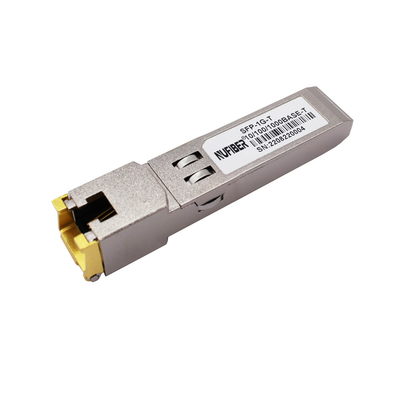

Moduł miedziany GLC-T Transceiver 1000Base-T SFP UTP 100m Gigabit Ethernet
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | NUFIBER |
| Orzecznictwo: | CE FCC Rohs |
| Numer modelu: | SFP-GE-T |
Zapłata:
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Szczegóły pakowania: | 10 sztuk / plastikowa torba, 500 sztuk / karton |
| Czas dostawy: | W ciągu 1-3 dni roboczych |
| Zasady płatności: | L / C, T / T, Western Union, karta kredytowa |
| Możliwość Supply: | 10 000 szt. miesięcznie |
|
Szczegóły informacji |
|||
| Szybkość przesyłania danych: | 1,25 Gb/s | Dystans: | 100m |
|---|---|---|---|
| Złącze: | RJ45 | DDM: | Wspierać się |
| Zasilacz: | 3,3V | Temperatura pracy: | 0~70℃ |
| Zgodność: | Cisco, HP, Huawei, Finisar... | producent: | TAk |
| High Light: | Miedziany nadajnik-odbiornik SFP UTP,nadajnik-odbiornik SFP UTP 100 m,nadajnik-odbiornik UTP 1.25G SFP |
||
opis produktu
GLC-T moduł miedziany 1000Base-T UTP SFP Transceiver 100m Gigabit Ethernet moduł miedziany
Opis
Miedziany transceiver SFP GLC-T10/100/1000 to wydajny, ekonomiczny moduł zgodny ze standardami Gigabit Ethernet i 10/100/1000BASE-T określonymi w IEEE 802.3-2002 i IEEE 802.3ab, który obsługuje 10/100 /1000 Mb/s - szybkość transmisji danych do 100 metrów przez nieekranowaną skrętkę kategorii 5.GLC-T10/100/1000 obsługuje łącza danych w trybie pełnego dupleksu 10/100/1000 Mb/s z 5-poziomowymi sygnałami PAM (Pulse Amplitude Modulation).Wszystkie cztery pary w kablu są używane z szybkością symboli 250 Mb/s dla każdej pary.GLC-T10/100/1000 zapewnia standardowe informacje o identyfikatorze seryjnym zgodne z SFP MSA, do których można uzyskać dostęp za pomocą adresu A0h za pośrednictwem 2-przewodowego protokołu szeregowego CMOS EEPROM.Dostęp do fizycznego układu scalonego można również uzyskać za pośrednictwem 2-przewodowej magistrali szeregowej pod adresem ACh.
Cechy
- Dwukierunkowe łącza danych do 1,25 Gb/s
- SFP z możliwością podłączania podczas pracy
- Rozszerzony zakres temperatur obudowy (-40°C do +85°C)
- W pełni metalowa obudowa zapewniająca niski poziom EMI
- Niskie rozpraszanie mocy
- Kompaktowy zespół złącza RJ-45
- Szczegółowe informacje o produkcie w pamięci EEPROM
- Pojedynczy zasilacz +3,3 V
- Dostęp do warstwy fizycznej IC poprzez 2-przewodową magistralę szeregową
- Praca 10/100/1000 BASE-T w systemach nadrzędnych z interfejsem SGMII
- Zgodny z SFP MSA
- Zgodny ze standardem IEEE 802.3TM-2002
- Zgodny z FCC 47 CFR część 15, klasa B
- Produkty zgodne z dyrektywą RoHS
Aplikacje
- 1,25 Gigabit Ethernet przez kabel Cat 5
- Łącze przełącznika/routera z łączem przełącznika/routera
- Szybkie wejścia/wyjścia dla serwerów plików
Parametry optyczne
| Parametr | Symbol | min. | Typowy | Maks. | Jednostki | Uwagi/Warunki |
| Prąd zasilania | Jest | 320 | 375 | mama | Maksymalna moc 1,2 W w pełnym zakresie napięcia i temperatury.Patrz ostrzeżenie poniżej | |
| Napięcie wejściowe | Vcc | 3.13 | 3.3 | 3.47 | V | Odniesienie do GND |
| Prąd udarowy | Powstań | 30 | mama | Gorąca wtyczka powyżej prądu w stanie ustalonym.Zobacz ostrzeżenie |
| Parametr | Symbol | min. | Maks. | Jednostki | Uwagi/Warunki |
| Wyjście SFP NISKIE | TOM | 0 | 0,5 | V | Podciąganie od 4,7 tys. do 10 tys. do host_Vcc. |
| Wyjście SFP WYSOKIE | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V | Podciąganie od 4,7 tys. do 10 tys. do host_Vcc. |
| Wejście SFP NISKIE | WIL | 0 | 0,8 | V | Podciąganie od 4,7 do 10 km do Vcc. |
| Wejście SFP WYSOKIE | 2 | Vcc + 0,3 V | V | Podciąganie od 4,7 do 10 km do Vcc. |
| Linia transmisyjna-SFP | ||||||
| Parametr | Symbol | min. | Typowy | Maks. | Jednostki | Uwagi/Warunki |
| Częstotliwość linii | fL | 125 | MHz | Kodowanie 5-poziomowe, zgodnie z IEEE 802.3 | ||
| Impedancja wyjściowa Tx | Zout, Teksas | 100 | Om | Mechanizm różnicowy | ||
| Impedancja wejściowa Rx | Zin, RX | 100 | Om | Mechanizm różnicowy | ||
Informacje dotyczące zamawiania
| Podwójny światłowód SFPnadajnik-odbiornik | |
| Numer części | Opis produktu |
| SFP 155 Mb/snadajnik-odbiornik | |
| FE-SX-MM850 | 155 Mb/s, 850 nm MM 2 km Podwójny LC, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155 Mb/s, 1310 nm MM 2 km Podwójny LC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155 Mb/s, 1310 nm SM 40 km Podwójny LC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155 Mb/s, 1550 nm SM 80 km Podwójny LC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km Podwójny LC, DDM 0°C~+70°C |
| SFP 1,25 Gb/snadajnik-odbiornik | |
| GE-SX-MM850 | 1,25 Gb/s, 850 nm MM 500 m Podwójny LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1,25 gb/s, 1310 nm MM 2 km Podwójne LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1,25 Gb/s, 1310 nm SM 20 km Podwójne LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1,25 Gb/s, 1310 nm SM 40 km Podwójne LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1,25 Gb/s, 1550 nm SM 60 km Podwójne LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1,25 Gb/s, 1550 nm SM 80 km Podwójne LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1,25 Gb/s, 1550 nm SM 120 km Podwójne LC, DDM 0°C~+70°C |
| SFP 10 Gb/snadajnik-odbiornik | |
| SFP+-10GB-SR | 10G SFP+ SR Wielomodowy podwójny światłowód LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Wielomodowy podwójny światłowód LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR Jednomodowy podwójny światłowód LC 1310nm 20km |
| SFP+-10GB-ERM | 10G SFP+ER Jednomodowy podwójny światłowód LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER Jednomodowy podwójny światłowód LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR Jednomodowy podwójny światłowód LC 1550nm 80km |
| XFPnadajnik-odbiornik | |
| XFP-10G-SR | 10G XFP SR Wielomodowy podwójny światłowód LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM Jednomodowy podwójny światłowód LC 1310nm 10kM |
| XFP-10G-LR | 10G XFP LR Jednomodowy podwójny światłowód LC 1310nm 20 km |
| XFP-10G-ER | 10G XFP ER Jednomodowy podwójny światłowód LC 1550nm 40 km |
| XFP-10G-ZR | 10G XFP ZR Jednomodowy podwójny światłowód LC 1550nm 80 km |
