| MOQ: | 1 kawałek |
| standardowe opakowanie: | 10 sztuk / plastikowa torba, 500 sztuk / karton |
| Okres dostawy: | W ciągu 1-3 dni roboczych |
| metoda płatności: | L/C, T/T, Western Union, karta kredytowa |
| Wydajność dostaw: | 10 000 sztuk miesięcznie |

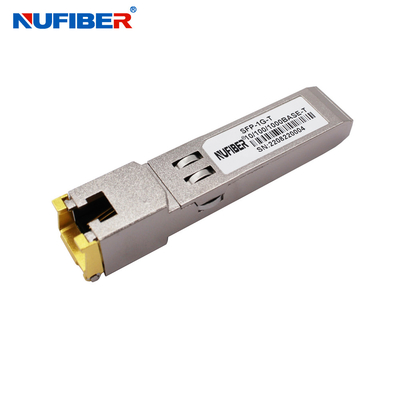

GLC-T Gigabit RJ45 Ethernet Module 10/100/1000M Miedziany nadajnik UTP 100m
GLC-T10/100/1000 copper SFP transceiver is high performance, cost effective module compliant with the Gigabit Ethernet and 10/100/1000BASE-T standards as specified in IEEE 802. 3-2002 and IEEE 802.3ab., który obsługuje 10/100/1000Mbps datę-stopień do 100 metrów dotarcia przez niezasłonięty twisted-pair kategorii 5 kabel.The GLC-T10/100/1000 supports 10/100/1000 Mbps full duplex data-links with 5-level Pulse Amplitude Modulation (PAM) signals.Wszystkie cztery pary w kablu są używane z symboliczną częstotliwością 250 Mbps na każdej parze.który może być dostępny z adresem A0h za pośrednictwem 2-wire serial CMOS EEPROM protokołuThe physical IC can also be accessed via 2-wire serial bus at address ACh.
Cechy
Wnioski
Parametry optyczne
| Parametry | Symbol | Min. | Typowe | Max, proszę. | Jednostki | Uwaga/warunki |
| Prąd zasilający | Jest | 320 | 375 | mA | 1.2W maksymalnej mocy w całym zakresie napięcia i temperatury. | |
| Napięcie wejściowe | Vcc | 3.13 | 3.3 | 3.47 | V | Odwołanie do GND |
| Prąd napięciowy | Wyrzuty | 30 | mA | Wtyczka gorąca powyżej prądu stacjonarnego. |
| Parametry | Symbol | Min. | Max, proszę. | Jednostki | Uwaga/warunki |
| Wydajność SFP NISKA | VOL | 0 | 0.5 | V | 4.7k do 10k pull-up do host_Vcc. |
| SFP Wydatki wysokie | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V | 4.7k do 10k pull-up do host_Vcc. |
| Wpływ SFP NISZY | VIL | 0 | 0.8 | V | 4.7k do 10k pull-up do VCC. |
| Wpływ SFP wysoki | 2 | Vcc + 0.3 V | V | 4.7k do 10k pull-up do VCC. |
| Przewodnik linii przesyłowej SFP | ||||||
| Parametry | Symbol | Min. | Typowe | Max, proszę. | Jednostki | Uwaga/warunki |
| Częstotliwość linii | fL | 125 | MHz | 5-stopniowe kodowanie, per IEEE 802.3 | ||
| Tx Impedancja wyjściowa | Zout, TX. | 100 | Ohm. | Diferencyjalny. | ||
| Rx Impedancja wejściowa | Zin, RX. | 100 | Ohm. | Diferencyjalny. | ||
Produkty pokazane
Pokaz fabryczny
|
|
