| MOQ: | 1 kawałek |
| standardowe opakowanie: | 4 szt./plastikowy talerz, |
| Okres dostawy: | W ciągu 1-3 dni roboczych |
| metoda płatności: | L/C, T/T, Western Union, karta kredytowa |
| Wydajność dostaw: | 10 000 szt. Miesięcznie |

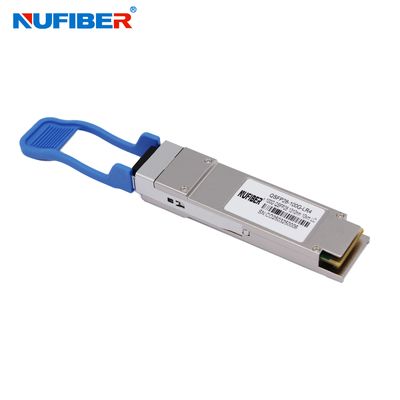

Duplex 10km 100G QSFP28 Transceiver Kompatybilny z Cisco Huawei H3C
100Gb/s 10km QSFP28 Transceiver Duplex SM 1310nm LR4 kompatybilny z Cisco/Huawei/H3C
(QSFP28-100G-LR4)
100Gb/s 20km QSFP28 Transceiver
Możliwość podłączenia podczas pracy, złącze Duplex LC, tryb jednomodowy
1270 nm, 1290 nm, 1310 nm i 1330 nm
QSFP28-100G-LR4 to moduł nadawczo-odbiorczy przeznaczony do zastosowań w komunikacji optycznej na odległość 20 km. Konstrukcja jest zgodna ze standardem 100GbASE-LR4 IEEE 802.3-2012 Klauzula 88, standardem elektrycznym chip-to-module IEEE 802.3bm CAUI-4, standardem ITU-T G.959.1-2012-02. Moduł konwertuje 4 kanały wejściowe (ch) o prędkości 25,78 Gb/s na dane elektryczne 27,95 Gb/s na 4 pasma sygnałów optycznych i multipleksuje je w jeden kanał do transmisji optycznej 100 Gb/s. Odwrotnie, po stronie odbiornika, moduł optycznie demultipleksuje wejście 100 Gb/s na 4 pasma sygnałów i konwertuje je na 4 pasma wyjściowych danych elektrycznych.
Centralne długości fal 4 pasm wynoszą 1270 nm, 1290 nm, 1310 nm i 1330 nm. Zawiera złącze duplex LC dla interfejsu optycznego i 38-pinowe złącze dla interfejsu elektrycznego. Aby zminimalizować dyspersję optyczną w systemie dalekosiężnym, w tym module należy zastosować światłowód jednomodowy (SMF).
Cechy
Zastosowania
Parametry optyczne
| Parametr | Symbol | Min | Typ | Maks | Jednostka | Uwaga | |
| Szybkość transmisji danych na kanał | - | 25,78125 | Gb/s | ||||
| Pobór mocy | - | 2,5 | 3,5 | W | |||
| Prąd zasilania | Icc | 0,75 | 1,0 | A | |||
| Napięcie wejścia/wyjścia sterującego - wysokie | VIH | 2,0 | Vcc | V | |||
| Napięcie wejścia/wyjścia sterującego - niskie | VIL | 0 | 0,7 | V | |||
| Skośność międzykanałowa | TSK | 150 | Ps | ||||
| Czas trwania RESETL | 10 | Us | |||||
| Czas dezaktywacji RESETL | 100 | ms | |||||
| Czas włączenia zasilania | 100 | ms | |||||
| Nadajnik | |||||||
| Tolerancja napięcia wyjściowego single ended | 0,3 | 4 | V | 1 | |||
| Tolerancja napięcia w trybie wspólnym | 15 | mV | |||||
| Różnicowe napięcie wejściowe transmisji | VI | 120 | 1200 | mV | |||
| Różnicowa impedancja wejściowa transmisji | ZIN | 80 | 100 | 120 | |||
| Jitter wejściowy zależny od danych | DDJ | 0,1 | UI | ||||
| Całkowity jitter wejściowy danych | TJ | 0,28 | UI | ||||
| Odbiornik | |||||||
| Tolerancja napięcia wyjściowego single ended | 0,3 | 4 | V | ||||
| Różnicowe napięcie wyjściowe Rx | Vo | 600 | 800 | mV | |||
| Napięcie narastania i opadania wyjścia Rx | Tr/Tf | 35 | ps | 1 | |||
| Całkowity jitter | TJ | 0,7 | UI | ||||
| Jitter deterministyczny | DJ | 0,42 | UI | ||||
Informacje dotyczące zamawiania
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103,1 Gbp | 850nm | MMF | MTP/MPO | 100m | VCSEL 850nm |
| QSFP28-100G-LR4 | 103,1 Gbp | 1310nm | SMF | LC duplex | 10km | DML 1310nm |
| QSFP28-100G-ER4 | 103,1 Gbp | 1310nm | SMF | LC Duplex | 25km-40km | 4x EML |
| QSFP28-100G-PSM4 | 103,1 Gbp | 1310nm | SMF | MTP/MPO | 500m | 4x DFB |
| QSFP28-100G-LR-S | 103,1 Gbp | 1310nm | SMF | MTP/MPO | 2km | 4x DFB |
| QSFP28-100G-CWDM4-S | 103,1 Gbp | CWDM | SMF | LC duplex | 2km | DML CWDM |
| 1271~1331nm | ||||||
| QSFP28-100G-CWDM4-L | 103,1 Gbp | CWDM | SMF | LC duplex | 10km | DML CWDM |
| 1271~1331nm | ||||||
Prezentacja produktów:
Zastosowania:
Pakowanie i wysyłka
|
|
